Динамометрический ключ своими руками
Динамометрический ключ — это специализированный инструмент, который используется мастерами на станциях технического обслуживания. Его основная функция заключается в равномерном приложении усилия к крепежным элементам, что обеспечивает правильную затяжку каждого болта или гайки.
На этом инструменте имеется электронная или стрелочная шкала, которая позволяет достигать высокой точности затяжки деталей, вплоть до десятых и сотых долей миллиметра.
Такой прибор стоит довольно дорого, и если вы не планируете использовать его ежедневно, его покупка может оказаться нецелесообразной. Тем не менее, обладая знаниями о принципе его работы, можно создать аналогичный инструмент самостоятельно в домашних условиях.
При детальном рассмотрении, динамометрический ключ представляет собой обычный рычаг с трещоткой на конце. Эта трещотка предотвращает превышение усилия, позволяя ей прокручиваться вхолостую, когда достигается заданный уровень на динамометре.
Динамометр — это простой пружинный механизм, который, натягиваясь, вызывает отклонение стрелки на циферблате от нуля до установленного пользователем предела.
В головной части инструмента находится зубчатое колесо, которое начинает вращаться, когда на него воздействует выступ ключа. Как только необходимый крутящий момент в Н*м достигается, этот выступ начинает соскальзывать, и механическое воздействие на шестерню прекращается. Измерительный инструмент фиксирует значение как произведение усилия, которое прикладывает рука пользователя, на плечо относительно точки крепления ключа в месте соединения рабочей насадки с гайкой и точки приложения нагрузки.
В основании рычага расположен вращающийся ограничитель, с помощью которого мастер может установить точное значение необходимого предельного усилия перед началом работы.
Таким образом, имея под рукой некоторые бытовые инструменты, а также немного смекалки и знаний элементарной физики, любой мужчина сможет самостоятельно изготовить аналог динамометрического ключа, не покидая своего дома или гаража. При этом результат будет практически не отличаться от показаний профессионального прибора, купленного в магазине.
Создание самодельного динамометрического ключа — задача, требующая точности и знаний в области механики. Эксперты отмечают, что для успешной реализации проекта важно правильно выбрать материалы и инструменты. Основой конструкции может служить пружина, которая будет деформироваться под воздействием силы. Использование точной шкалы для измерения момента силы также является ключевым моментом. Специалисты рекомендуют тщательно продумать механизм фиксации, чтобы избежать ошибок при работе. Кроме того, важно провести тестирование самодельного инструмента на различных уровнях нагрузки, чтобы убедиться в его надежности и точности. Такой подход позволит не только сэкономить средства, но и получить уникальный инструмент, адаптированный под конкретные нужды.
Динамометрический ключ без шкалы: чем заменить
Чтобы ключ получился простым в использовании и мог нормально эксплуатироваться, пользователю нужно знать простую формулу из школьного курса физики, а именно, что момент в 10 Н*м — это произведение веса в 1 кг, приложенного на расстоянии один метр от точки. Таким образом, нетрудно догадаться, что рычаг в 0,5 м достигает данного значения при усилии в 2 кг, 0,2 м — 5 кг и т. д.
Читайте также:

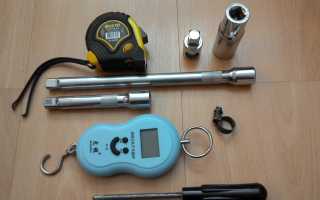

Отталкиваясь от этих расчётов, мастер должен приобрести или найти следующие детали для изготовления инструмента:
- Рукоять, которая имеет торцованные в форме квадрата наконечники, причём длина изделия должна соответствовать приведённым выше расчётам для достижения более точного результата.
- Если обрезать рычаг не удаётся, то всегда можно нанести на нём метку маркером или просто надеть тугой хомут, что и будет являться отправной точкой приложения нагрузки на крепёж.
- Вместо динамометра можно взять обычный высокоточный безмен — весы, которые показывают нагрузку в граммах в зависимости от силы натяжения. Специалисты советуют приобрести данный прибор с ценой деления хотя бы в 100 граммов и пределом взвешивания до 50 килограммов.
Важно!Для изготовления динамометрического ключа достаточно лишь зафиксировать безмен на рукояти в месте замаркированной отметки, надеть насадку на противоположный торец рычага и аккуратно тянуть за весы до тех пор, пока на шкале не отобразится необходимый результат, что будет соответствовать достигнутому крутящему моменту при затяжке. Чтобы не путаться в показаниях прибора, достаточно потратить 15 минут и составить подробную таблицу зависимости показаний прибора, длины рычага и конечного усилия в Н*м.
| Компонент | Функция | Замечания/Альтернативы |
|---|---|---|
| Труба стальная (диаметр зависит от требуемого крутящего момента) | Основной корпус ключа, на который крепятся остальные элементы | Можно использовать толстостенную трубу или стальной стержень |
| Динамометрический механизм (пружина, стрелка, шкала) | Измерение крутящего момента | Можно использовать готовый механизм из старого динамометрического ключа, либо изготовить самостоятельно из пружины, стрелки и шкалы с градуировкой |
| Указатель (стрелка) | Визуальное отображение значения крутящего момента | Должен быть легкоподвижным и точно указывать на шкалу |
| Шкала (с градуировкой) | Отображение значений крутящего момента в Нм или кгс·м | Необходимо точно отградуировать шкалу, учитывая характеристики пружины |
| Фиксатор (зажим) | Фиксация головки ключа на болте | Может быть выполнен из зажимного механизма или сварного соединения |
| Головка (накидная, торцевая) | Соединение с болтом | Выбор головки зависит от типа и размера болта |
| Рукоятка | Удобство использования | Можно использовать деревянную, металлическую или пластиковую рукоятку |
Интересные факты
Вот несколько интересных фактов о самодельных динамометрических ключах:
-
Принцип работы: Динамометрический ключ работает на основе принципа измерения крутящего момента. Самодельные версии часто используют простые механические элементы, такие как пружины и рычаги, что позволяет создать устройство, способное точно измерять усилие, прикладываемое к гайкам и болтам.
-
Материалы под рукой: Для создания самодельного динамометрического ключа можно использовать доступные материалы, такие как старые ручки от инструментов, пружины от ручек или даже пластиковые трубки. Это делает проект доступным для многих любителей DIY, которые хотят сэкономить на покупке профессионального инструмента.
-
Калибровка и точность: Один из самых важных аспектов при создании динамометрического ключа своими руками — это калибровка. Даже небольшие ошибки в измерениях могут привести к неправильному затягиванию, что может повредить детали. Поэтому важно использовать точные измерительные инструменты и проверять свой самодельный ключ на известных значениях крутящего момента.
Советы профессионалов при изготовлении ключа
С первого раза использование инструмента может не дать ожидаемого результата, и измерения могут оказаться неточными. Тем не менее, опытные мастера могут поделиться полезными рекомендациями, следуя которым новички смогут достичь желаемого эффекта.
Для повышения точности измерений рекомендуется приобрести безмен с электронной шкалой и настраиваемым пределом взвешивания. Такой прибор издает громкий звуковой сигнал при достижении необходимой нагрузки, что помогает избежать перетяжки крепежа. Электронный безмен обеспечивает аналогичный эффект, как и качественный индикаторный ключ с манометром.
Если у вас нет рычага или материалов для его создания, можно использовать обычный гаечный ключ с рожковым захватом с одной стороны и накидным с другой. Однако в этом случае важно внимательно рассчитать соотношение длины и крутящего момента, так как длина плеча может оказаться дробным числом.
Для надежной фиксации безмена к рычагу стоит тщательно выбрать место его установки. Оптимальным вариантом будет аккуратно просверленное сквозное отверстие в точке приложения нагрузки, что предотвратит соскальзывание прибора с рукояти.
В зависимости от необходимого натяжения у мастера может быть несколько безменов с различными пределами взвешивания, каждый из которых должен иметь свою таблицу зависимости нагрузки от плеча и крутящего момента.
Поскольку все усилия при определении степени затяжки прикладываются только к весам, важно обеспечить удобный захват ручки. При весе в 20-30 кг с неудобным захватом работать с прибором будет сложно.
- Читайте также:
На заметку: активные пользователи смартфонов могут заносить приведенные выше расчеты в заранее загруженное приложение, сохраняя все результаты. Это позволит мастеру всегда иметь под рукой необходимые значения усилий.
Как осуществляется измерение затяжки
Чтобы корректно измерить затяжку при помощи самодельного прибора, необходимо выполнить несколько простых правил:
- Собрать прибор и привести его в рабочее состояние — прикрепить безмен к рукояти, выставить его на нулевое значение, при возможности — задать предел взвешивания с сигнализацией, а в конце — одеть необходимую насадку на рабочий орган устройства либо изначально выбрать рожковый ключ подходящей размерности.
- Накинуть ключ на гайку или болт. Прибор покажет точное значение только в том случае, если сопряжение с крепежом происходит напрямую через рычаг, а при участии одного или нескольких переходников и удлинителей при выдаче результата возможна погрешность до 5-8 %.
- Аккуратно потянуть безмен таким образом, чтобы его положение было строго перпендикулярно оси рычага, и показатель нагрузки не был искажён, раскладываясь на векторы.
- Если было достигнуто нормальное усилие, прибор подтвердит это результатом измерений, а гайка не шелохнётся. Если же затяжка не была достаточной, то крепёж провернётся вокруг своей оси до достижения требуемого крутящего момента.
Важно!Для предотвращения срыва болтового соединения не следует давать запредельную нагрузку на самодельный динамометр, а затяжку вести лишь на номинальных значениях, прописанных в техническом руководстве по обслуживанию той или иной детали в автомобиле. В противном случае есть риск деформации заводской продукции.
Основные ошибки при изготовлении ключа
Никакой высокоточный инструмент не может быть создан абсолютно без ошибок, поскольку у мастера зачастую отсутствуют точные разработки и чертежи. Это может привести к неправильным измерениям и повреждению автомобильных деталей в будущем. Тем не менее, многие специалисты предлагают автолюбителям несколько советов, которые помогут минимизировать ошибки и неточности, в частности:
- Не стоит использовать мягкий металл в качестве рычага, так как он может легко деформироваться под давлением. Если усилие, прикладываемое к безмену, не будет соблюдено с учетом ортогональности, то желаемый результат не будет достигнут, и функциональность устройства окажется под угрозой.
- Не рекомендуется приобретать дешевый безмен, так как его точность вызывает сомнения, а пружина быстро теряет свои свойства и выходит из строя. На декабрь 2018 года стоимость качественных весов должна составлять около 400-500 рублей. Это небольшая сумма по сравнению с ценой динамометрического ключа, которая колеблется в пределах 3-4 тысяч рублей, поэтому лучше сразу заменить некачественный инструмент.
- При установке насадки на гайку важно, чтобы она находилась перпендикулярно оси рычага, иначе точные измерения не удастся получить.
- Большинство безменов имеют лишь информационную функцию и не ограничивают действия мастера, который может отвлечься и перетянуть болт, не заметив показания шкалы.
Таким образом, использование самодельного устройства накладывает на мастера большую ответственность, так как оно не обладает функциями автоматического ослабления усилия, как это делают покупные аналоги.
Самодельные инструменты лучше всего применять для контроля натяжения болтов в случае возникновения сомнений. Если требуется проверить затяжку на сложной составной детали, автолюбителю все же стоит обратиться в сервисный центр для диагностики и ремонта, а не пытаться заменить важные компоненты самостоятельно в гараже, так как самовольное вмешательство может обойтись гораздо дороже, чем сэкономленные средства на ключе.
Материалы и инструменты для изготовления динамометрического ключа
Для того чтобы изготовить самодельный динамометрический ключ, необходимо подготовить определенные материалы и инструменты. Правильный выбор компонентов и инструментов обеспечит точность и надежность вашего устройства.
Материалы
- Металлическая планка: Основой динамометрического ключа будет металлическая планка, которая должна быть достаточно прочной и гибкой. Подойдет сталь или алюминий толщиной около 5-10 мм и длиной 30-50 см.
- Пружина: Для создания механизма, который будет измерять усилие, потребуется пружина. Она должна быть сжатой и иметь известную жесткость. Лучше всего использовать пружину от старого механизма, например, от автомобильного замка или пружину от ручки.
- Калибровочный груз: Для точной настройки динамометрического ключа потребуется набор калибровочных грузов. Их вес должен быть известен и точно измерен, чтобы обеспечить правильную калибровку устройства.
- Крепежные элементы: Для соединения всех частей конструкции понадобятся болты, гайки и шайбы. Лучше использовать нержавеющие материалы, чтобы избежать коррозии.
- Изолента или термоусадочная трубка: Эти материалы могут понадобиться для изоляции соединений и улучшения удобства использования ключа.
Инструменты
- Дрель: Для сверления отверстий в металлической планке и других компонентах.
- Ножовка по металлу: Для обрезки металлической планки до нужной длины.
- Напильник: Для обработки краев и создания гладкой поверхности на металлических деталях.
- Ключи и отвертки: Для сборки и крепления всех элементов конструкции.
- Линейка и угольник: Для точных измерений и разметки деталей перед их обработкой.
- Весы: Для точного измерения веса калибровочных грузов и проверки правильности работы динамометрического ключа.
Собрав все необходимые материалы и инструменты, вы сможете приступить к изготовлению динамометрического ключа. Важно помнить, что точность и надежность вашего устройства зависят от качества используемых компонентов и аккуратности выполнения всех этапов работы.
