Рамная конструкция кузова — основа многих автомобилей, обеспечивающая прочность и жесткость транспортного средства. В статье рассмотрим, что такое рамная конструкция, ее типы, а также преимущества и недостатки. Понимание особенностей рамной конструкции поможет автолюбителям и профессионалам в выборе автомобиля и оценке его эксплуатационных характеристик и безопасности.
Принцип устройства рамных конструкций автомобилей
Рамные конструкции современных автомобилей — это прочный каркас, на который крепятся элементы подвески, трансмиссионные узлы, силовой агрегат, дополнительное оборудование и кузов. Этот компонент является ключевым, так как на него ложится основная часть нагрузки.
Рамные конструкции применяются в производстве внедорожников, некоторых грузовиков и тракторов. В других случаях используется сам кузов как несущая система.
Нагрузка распределяется на несущие балки, ширина которых изменяется вдоль кузова. Между ними расположены короткие балки, выполняющие роль ребер жесткости. Рамы могут быть клепаными, цельносварными или собранными с помощью болтовых соединений.
Рамная конструкция кузова представляет собой основу автомобиля, состоящую из жесткой рамы, на которую монтируются остальные элементы кузова. Эксперты отмечают, что одним из главных преимуществ такой конструкции является высокая прочность и долговечность. Рамные кузова способны выдерживать значительные нагрузки, что делает их идеальными для внедорожников и грузовых автомобилей. Однако, среди недостатков выделяют больший вес по сравнению с монококовыми кузовами, что может негативно сказаться на топливной экономичности и динамике. Кроме того, рама может быть менее эффективной в поглощении ударов, что влияет на безопасность пассажиров. Таким образом, выбор рамной конструкции зависит от конкретных потребностей и условий эксплуатации автомобиля.
Основные типы несущих систем автомобилей
Принято различать несколько основных типов конструкций несущих рам автомобилей:

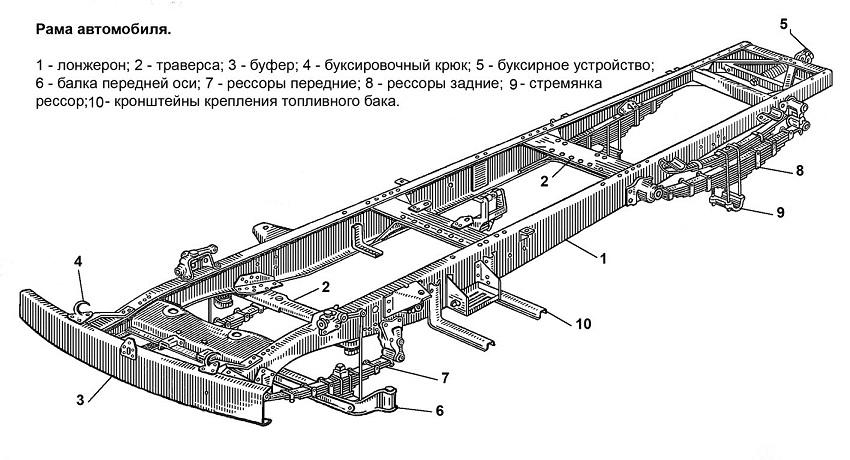

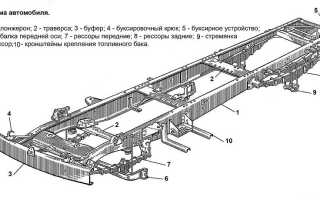

- Наиболее широкое распространение получила несущая система лестничного типа. Она называется лонжеронной конструкцией и состоит из двух несущих балок, к которым крепятся поперечные траверсы. Рамы лонжеронного типа используются практически во всех типах грузовых автомобилей.
- Кузовные несущие системы. Такие рамы еще называют периферийными. Основной особенностью этого типа рам является их широкая средняя часть, в которую устанавливается кузов машины. Это позволяет значительно уменьшить высоту автомобиля и повысить безопасность эксплуатации.
- Хребтовая система. Основным элементом этой основы автомобиля является трансмиссионная труба. Используется в основном на грузовых машинах повышенной проходимости с независимыми подвесками.
- Вильчато-хребтовая рама (Х-образная).
- Трубчатая рама (конструкция решетчатого типа, состоящая из полых труб, отличается особой прочностью и используется для производства спорт-каров и болидов).
| Характеристика | Плюсы рамной конструкции | Минусы рамной конструкции |
|---|---|---|
| Прочность и жесткость | Высокая прочность и жесткость кузова, особенно при больших нагрузках и внедорожных условиях. Хорошая устойчивость к деформациям. | Высокий вес, что приводит к повышенному расходу топлива и снижению динамических характеристик. |
| Ремонтопригодность | Относительно простой ремонт отдельных элементов кузова, так как они заменяются по отдельности. | Сложность и дороговизна ремонта в случае серьезных повреждений рамы. |
| Грузоподъемность | Высокая грузоподъемность, возможность установки тяжелого оборудования и буксировки прицепов. | Ограниченная маневренность и управляемость из-за большого веса и габаритов. |
| Безопасность | При столкновении рама может поглотить часть энергии удара, защищая салон. | При сильном боковом ударе рама может деформироваться, что может привести к серьезным повреждениям. |
| Комфорт | Может быть снижен комфорт из-за вибраций и шума, передаваемых от рамы в салон. | Более жесткая подвеска, чем у несущих кузовов, что может негативно сказаться на комфорте езды. |
| Стоимость | Более высокая стоимость производства из-за сложности конструкции. | Более высокая стоимость ремонта в случае повреждений. |
| Применение | В основном используется в грузовых автомобилях, внедорожниках, спецтехнике. | Редко используется в легковых автомобилях из-за недостатков в комфорте и экономичности. |
Интересные факты
Вот несколько интересных фактов о рамной конструкции кузова:
-
Историческая значимость: Рамная конструкция кузова была широко распространена в автомобилестроении с начала 20 века. Она использовалась в большинстве автомобилей до 1960-х годов, когда начали набирать популярность кузова с несущей конструкцией. Рамная конструкция обеспечивала высокую прочность и жесткость, что было особенно важно для автомобилей, предназначенных для тяжелых условий эксплуатации, таких как внедорожники и грузовики.
-
Плюсы в безопасности: Одним из главных преимуществ рамной конструкции является ее способность поглощать удары и защищать пассажиров в случае аварии. Рама, как правило, более устойчива к деформациям, что может помочь сохранить целостность салона автомобиля и защитить людей внутри.
-
Минусы в весе и экономии топлива: Хотя рамные конструкции обеспечивают высокую прочность, они также обычно тяжелее, чем кузова с несущей конструкцией. Это может привести к увеличению расхода топлива и снижению общей эффективности автомобиля. В современных автомобилях производители стремятся уменьшить вес, что делает несущие конструкции более предпочтительными для легковых автомобилей.
В чем заключаются недостатки рамной конструкции
Легковые автомобили в основном имеют несущий кузов, тогда как рамные конструкции почти не используются. Несмотря на простоту и легкость ремонта, несущая рама имеет несколько недостатков:
- увеличение веса и габаритов автомобиля;
- повышенный расход топлива и выбросы отработанных газов;
- ограниченные возможности для высоких скоростей;
- сниженный комфорт из-за жестких рессор;
- необходимость в увеличенном клиренсе, что усложняет посадку водителя и пассажиров.
Тем не менее, рамная конструкция активно используется в грузовиках и внедорожниках для перевозки тяжелых грузов и преодоления сложных участков. Поездки на таких автомобилях обеспечивают высокий уровень безопасности.
Читайте также:
Преимущества жесткой рамы

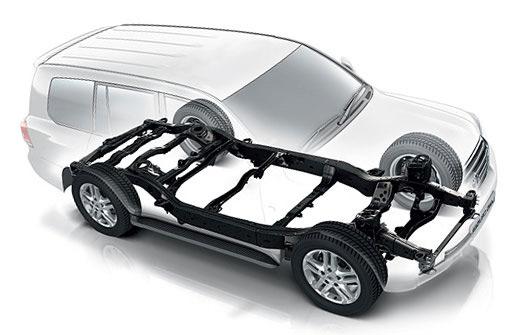

На примере внедорожников можно рассмотреть преимущества несущих систем рамного типа.
- Во время преодоления дорожных препятствий на кузов и несущую конструкцию нагрузка распределяется практически равномерно, поэтому данный факт значительно снижает риск опрокидывания.
- Рама позволяет устанавливать тяжелое оборудование (более мощные двигатели, усиленное шасси) и колеса больших размеров.
- Возможность делать салон просторным и комфортным.
- Процесс сборки автомобиля отличается простотой и небольшими временными трудозатратами. К тому же, подобраться ко многим элементам ходовой части можно без особых сложностей.
- Простота проведения ремонтных работ. В отличие от кузовных автомобилей, несущая рама значительно реже подвергается различным механическим повреждениям и воздействию коррозионных процессов.
- Повышенный уровень проходимости. За счет жесткой несущей базы есть возможность устанавливать независимые подвески (полный привод) на машине. Этот фактор значительно улучшает пассивную безопасность автомобиля.
В заключение необходимо отметить, что все же, несмотря на отказ многих производителей от использования рамы в качестве несущей системы автомобиля, такие машины очень надежны в процессе эксплуатации. К тому же, за счет использования цельных металлических балок, значительно увеличивается срок эксплуатации автомобиля и возможность перевозки грузов на большие расстояния. Поэтому использование рамы по-прежнему является актуальным для грузовиков и спецтехники. Легковые автомобили с несущим типом кузова не менее практичны и отличаются высоким уровнем безопасности. Так что выбор за вами.
Сравнение рамной конструкции с монококом
Рамная конструкция кузова и монокок — это два основных типа кузовов, используемых в автомобилестроении. Каждый из них имеет свои особенности, преимущества и недостатки, которые влияют на характеристики автомобиля, его безопасность, производительность и стоимость.
Рамная конструкция кузова представляет собой отдельную раму, на которую монтируются кузовные панели и другие элементы. В отличие от монокока, где кузов и шасси образуют единое целое, рамная конструкция позволяет более гибко подходить к проектированию и модификации автомобиля.
Одним из главных преимуществ рамной конструкции является высокая прочность и жесткость. Рама может быть выполнена из стали или алюминия, что обеспечивает хорошую защиту пассажиров в случае аварии. Кроме того, такая конструкция позволяет легко заменять поврежденные элементы, что может снизить стоимость ремонта.
Однако у рамной конструкции есть и свои недостатки. Во-первых, она обычно тяжелее монокока, что может негативно сказаться на экономии топлива и динамических характеристиках автомобиля. Во-вторых, рамные кузова могут иметь меньшую жесткость в сравнении с монококами, что может привести к ухудшению управляемости и комфорта при движении.
Монокок, в свою очередь, представляет собой конструкцию, где кузов и шасси объединены в одно целое. Это позволяет значительно снизить вес автомобиля и повысить его аэродинамические характеристики. Монококи, как правило, обладают высокой жесткостью, что улучшает управляемость и комфорт при движении.
Однако у монокока есть свои ограничения. В случае серьезного повреждения кузова ремонт может быть сложнее и дороже, так как требуется замена целых секций, а не отдельных элементов. Кроме того, в некоторых случаях монококи могут быть менее устойчивыми к деформациям при столкновениях.
Таким образом, выбор между рамной конструкцией и монококом зависит от конкретных требований и предпочтений. Рамные конструкции чаще используются в внедорожниках и грузовиках, где важна прочность и возможность ремонта, тогда как монококи более распространены в легковых автомобилях, где акцент делается на легкость и управляемость.
-
Читайте также:
Вопрос-ответ
Каковы недостатки рамного кузова?
Недостатки рамного кузова включают его большую массу по сравнению с монококовыми конструкциями, что может негативно сказываться на топливной экономичности и динамике автомобиля. Кроме того, рамные кузова могут иметь меньшую жесткость и устойчивость к деформациям при столкновениях, а также сложность в ремонте и более высокие затраты на производство.
Каковы преимущества и недостатки рам?
Главное преимущество фреймов заключается в том, что они позволяют пользователю просматривать несколько документов на одной веб-странице. Можно загружать страницы с разных серверов в одном наборе фреймов. Проблема отсутствия поддержки фреймов в старых браузерах решается с помощью тега
Что такое рамная конструкция кузова?
Рамное шасси представляет собой законченную конструкцию, которая, как правило, может существовать и передвигаться отдельно от кузова. Кузов обычно крепится к раме при помощи кронштейнов на болтах с толстыми резиновыми прокладками, служащими для уменьшения уровня вибраций, воздействующих на водителя и пассажиров.
Почему рамная машина лучше?
Преимущества рамных авто: повышенная прочность каркаса, в роли которого выступает рама, благодаря чему увеличивается срок службы автомобиля. Равномерное распределение нагрузки при преодолении бездорожья, за счет чего машина меньше накреняется набок, и уронить ее становится сложнее.
Советы
СОВЕТ №1
При выборе автомобиля с рамной конструкцией кузова обратите внимание на его назначение. Такие кузова идеально подходят для внедорожников и грузовиков, так как обеспечивают высокую прочность и устойчивость на сложных маршрутах.
СОВЕТ №2
Изучите отзывы владельцев автомобилей с рамной конструкцией. Это поможет вам понять, какие плюсы и минусы они испытывают в повседневной эксплуатации, а также выявить возможные проблемы, связанные с ремонтом и обслуживанием.
СОВЕТ №3
Обратите внимание на вес автомобиля. Рамные конструкции часто тяжелее, чем монококи, что может повлиять на расход топлива и динамику. Убедитесь, что это соответствует вашим требованиям к автомобилю.
СОВЕТ №4
Если вы планируете использовать автомобиль для буксировки или перевозки тяжелых грузов, рамная конструкция будет более предпочтительной. Она обеспечивает большую жесткость и надежность при высоких нагрузках.
