Термостат — ключевой элемент системы охлаждения автомобиля, который поддерживает оптимальную температуру двигателя. Он регулирует поток охлаждающей жидкости, обеспечивая эффективное распределение тепла и предотвращая перегрев. Понимание работы термостата, его устройства и возможных неисправностей поможет автовладельцам продлить срок службы двигателя и избежать серьезных поломок, связанных с системой охлаждения. В статье рассмотрим, как функционирует термостат, его основные компоненты и распространенные проблемы, с которыми могут столкнуться автомобилисты.
Принцип работы термостата

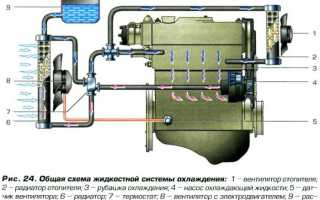

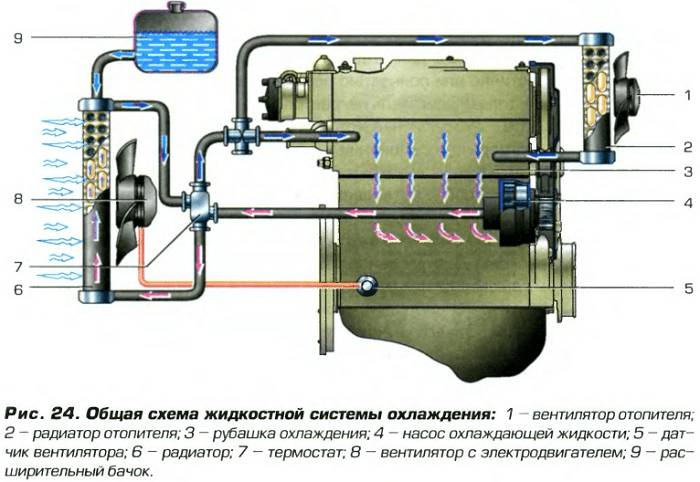

Простая система охлаждения двигателя состоит из двух контуров циркуляции охлаждающей жидкости (ОЖ): малого и большого. Малый контур, или рубашка охлаждения, обеспечивает быстрое достижение рабочей температуры. При повышении температуры термостат соединяет рубашку с радиатором, и антифриз начинает циркулировать по большому кругу, возвращаясь в бачок ОЖ охлажденным.
Термостат перераспределяет поток охлаждающей жидкости, что ускоряет прогрев двигателя и поддерживает его в оптимальном температурном диапазоне.
Термостат — это термочувствительный клапан, который работает на основе изменения размеров материала при изменении температуры. В качестве наполнителя используется смесь гранулированного воска и меди, что характерно для современных механических термостатов.
Термостат — это устройство, которое регулирует температуру в помещениях или системах отопления и охлаждения. Эксперты отмечают, что его работа основана на принципе обратной связи. Когда температура в помещении достигает заданного уровня, термостат отключает источник тепла или холода. В случае снижения температуры ниже установленного значения, он вновь активирует систему.
Современные термостаты могут быть программируемыми и интеллектуальными, что позволяет пользователям задавать расписание работы устройства в зависимости от времени суток или дня недели. Это не только повышает комфорт, но и способствует экономии энергии. Специалисты подчеркивают, что правильный выбор и установка термостата могут значительно улучшить эффективность системы отопления и охлаждения, что в свою очередь положительно сказывается на расходах на коммунальные услуги.

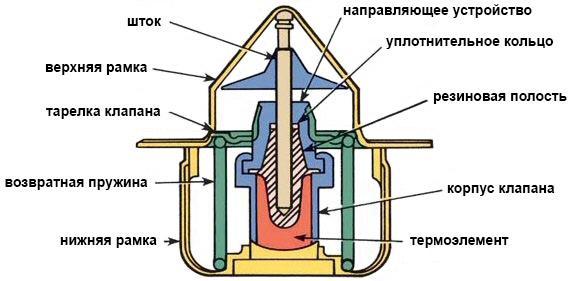

Устройство
Конструктивно механизм состоит из следующих элементов.
В начале работы двигателя клапан термостата находится в закрытом положении – тарелка основного клапана плотно прижата к корпусу возвратной пружиной. Забор ОЖ через радиатор перекрыт, открытый перепускной клапан позволяет жидкости циркулировать по малому контору. При повышении температуры термоэлемент начинает расплавляться. Увеличение в объеме создает давление на корпус основного клапана. Это заставляет его преодолевать усилие возвратной пружины и перемещаться в направлении входного патрубка. Перемещения провоцирует закрытие перепускным клапаном магистрали от двигателя и открытия магистрали от радиатора. Таким образом, выходной патрубок (к насосу) сочленяется с входным патрубком №7 (от радиатора).
Температура открытия термостата зависит от состава наполнителя. В среднем термостат начинает открываться при температуре 80-90ºС. Полное открытие достигается при температуре 95-105ºС. Точные показатели можно узнать в технической документации к автомобилю. Часто температура открытия указывается непосредственно на корпусе изделия. Для наглядного представления принципа работы предлагаем посмотреть видео работы термочувствительного клапана.
| Компонент термостата | Функция | Описание работы |
|---|---|---|
| Датчик температуры | Измерение температуры окружающей среды | Выполняет измерение температуры с помощью различных технологий (биметаллическая пластина, полупроводниковый датчик) и передает сигнал управляющему устройству. |
| Управляющее устройство | Сравнение измеренной температуры с заданной | Сравнивает полученный от датчика сигнал с заданным пользователем значением температуры. На основе сравнения принимает решение о включении или выключении нагревательного элемента (или системы охлаждения). |
| Нагревательный элемент (или система охлаждения) | Изменение температуры среды | Включается или выключается управляющим устройством для повышения или понижения температуры до заданного значения. Может быть электрическим нагревателем, компрессором холодильника и т.д. |
| Контакты | Переключение цепи нагревательного элемента | Физически замыкают или размыкают электрическую цепь нагревательного элемента по команде управляющего устройства. Могут быть механическими или электронными. |
Интересные факты
Вот несколько интересных фактов о том, как работает термостат:
Читайте также:
-
Принцип термостата: Термостаты работают на основе принципа обратной связи. Они измеряют текущую температуру в помещении с помощью термодатчика и сравнивают её с заданной температурой (установленной пользователем). Если температура ниже или выше заданной, термостат активирует или деактивирует систему отопления или охлаждения, чтобы поддерживать комфортный климат.
-
Разнообразие технологий: Существуют разные типы термостатов, включая механические, электронные и интеллектуальные (умные) термостаты. Механические термостаты используют биметаллические полосы, которые изгибаются при изменении температуры, в то время как электронные термостаты могут иметь цифровые дисплеи и программируемые функции. Умные термостаты могут подключаться к интернету и адаптироваться к привычкам пользователей, оптимизируя потребление энергии.
-
Энергоэффективность: Установка программируемого или умного термостата может значительно снизить расходы на отопление и охлаждение. Например, такие устройства могут автоматически понижать температуру, когда в доме никого нет, и поднимать её перед возвращением жильцов, что позволяет экономить до 10-15% на счетах за энергию.
Виды
Виды термостатов:
-
Двухклапанный. Этот термостат, описанный ранее, популярен среди производителей как отечественных, так и зарубежных автомобилей.
-
Одноклапанный. Имеет простую конструкцию без перепускного клапана. Чаще встречается на иностранных автомобилях.
-
Одноклапанный двухступенчатый. В некоторых двигателях высокое давление затрудняет открытие клапана, что увеличивает инерционность. Для повышения эффективности используются две тарелки разных размеров: сначала открывается меньшая, позволяя пройти небольшому объему охлаждающей жидкости, затем открывается основная тарелка.

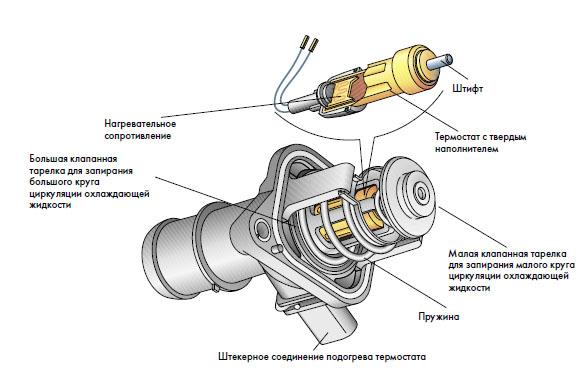

Термостат с электронным управлением
Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.
Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.
В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.
Неисправности
Устранение последствий перегрева двигателя может потребовать значительных затрат. Механический термостат имеет две основные неисправности:
-
Подклинивание клапана. Это замедляет его реакцию. Причины — механический износ деталей или налет на штоке, возникающий из-за некачественного антифриза, использования воды в качестве охлаждающей жидкости или смешивания несовместимых жидкостей.
-
Заклинивание термостата. Если клапан застревает в открытом положении, охлаждающая жидкость постоянно циркулирует по большому кругу, что увеличивает время прогрева двигателя и салона. Заклинивание в закрытом положении приводит к перегреву двигателя, так как охлаждающая жидкость не получает охлаждения в радиаторе.
В электронных термостатах могут возникать неисправности с питанием нагревательного элемента или подтекание охлаждающей жидкости в месте соединения корпуса с блоком двигателя. Учитывая особенности каждого типа и условия эксплуатации, предсказать срок службы термостата сложно. Существуют рекомендации о профилактической замене каждые 100 тыс. км или 5 лет, но на практике механические термостаты могут служить более 10 лет.
Применение термостатов в различных сферах
Промышленность
В промышленности термостаты играют ключевую роль в поддержании оптимальных температурных условий для различных процессов. Например, в химической промышленности термостаты используются для контроля температуры реакторов, что позволяет избежать нежелательных реакций и обеспечить безопасность производства. В производстве пластмасс и резины термостаты помогают поддерживать стабильную температуру в экструзии и формовке, что критично для качества конечного продукта.
Медицинская сфера
В медицине термостаты применяются для поддержания необходимой температуры в лабораториях, где проводятся анализы и исследования. Например, инкубаторы для клеточных культур и бактерий оснащены термостатами, которые обеспечивают стабильные условия для роста и размножения микроорганизмов. Также термостаты используются в медицинских устройствах, таких как термометры и анализаторы, для точного измерения температуры тела и других биологических показателей.
-
Читайте также:
Бытовая техника
В быту термостаты широко применяются в системах отопления, вентиляции и кондиционирования воздуха (HVAC). Они позволяют автоматически регулировать температуру в помещениях, обеспечивая комфортные условия для проживания. Например, термостаты в современных кондиционерах могут поддерживать заданную температуру, включая и выключая компрессор в зависимости от текущих показателей. Также термостаты используются в бытовых приборах, таких как духовки и холодильники, для поддержания оптимальных температурных режимов.
Автомобильная промышленность
В автомобилях термостаты обеспечивают контроль температуры двигателя, что критически важно для его эффективной работы. Они регулируют поток охлаждающей жидкости, позволяя двигателю достигать рабочей температуры быстрее и предотвращая его перегрев. Современные автомобили могут быть оснащены электронными термостатами, которые обеспечивают более точное управление температурой и повышают эффективность работы двигателя.
Научные исследования
В научных исследованиях термостаты используются для создания стабильных температурных условий в лабораториях. Это особенно важно в таких областях, как физика, химия и биология, где даже небольшие колебания температуры могут повлиять на результаты экспериментов. Термостаты помогают поддерживать постоянную температуру в реакционных сосудах, термостатах для хранения образцов и других устройствах, что способствует получению точных и воспроизводимых данных.
Сельское хозяйство
В сельском хозяйстве термостаты применяются для контроля температуры в теплицах и инкубаторах. Это позволяет создавать оптимальные условия для роста растений и выведения молодняка животных. Например, в инкубаторах для яиц термостаты обеспечивают стабильную температуру, необходимую для успешного выведения птенцов. В теплицах термостаты помогают поддерживать нужный микроклимат, что способствует повышению урожайности и улучшению качества продукции.
Вопрос-ответ
Как ведет себя машина при неисправном термостате?
Признаки неисправности термостата: долгий прогрев и слабый обогрев салона. Это значит, что термостат застрял в открытом положении — антифриз постоянно циркулирует через радиатор и не может прогреть мотор. Скачки температуры. Показания температуры ведут себя нестабильно: то растут, то падают.
Какой принцип работы термостата?
Принцип работы лабораторного термостата основан на непрерывном процессе нагревания и охлаждения воздушных потоков, которые циркулируют внутри рабочей камеры устройства, что гарантирует заданную температуру в течение требуемого для эксперимента срока.
Когда срабатывает термостат?
Открытие термостата: Когда двигатель нагревается до определенной температуры (обычно около 82-88°C), термостат открывается, позволяя охлаждающей жидкости течь через радиатор. Регулирование температуры: Термостат действует как клапан, который открывается и закрывается в ответ на температуру охлаждающей жидкости.
Как термостат регулирует температуру двигателя?
Чтобы ускорить прогрев, термостат блокирует поток охлаждающей жидкости к радиатору, пуская антифриз по так называемому малому кругу — через рубашку охлаждения двигателя. При повышении температуры жидкости клапан термостата приоткрывается, включая в работу большой круг системы охлаждения с основным радиатором.
Советы
СОВЕТ №1
Изучите типы термостатов, чтобы выбрать подходящий для ваших нужд. Существуют механические, электронные и программируемые термостаты, каждый из которых имеет свои преимущества и недостатки. Понимание их работы поможет вам сделать правильный выбор.
-
Читайте также:
СОВЕТ №2
Регулярно проверяйте и калибруйте термостат. Неправильные показания могут привести к неэффективной работе системы отопления или охлаждения. Убедитесь, что термостат установлен на правильной высоте и не подвергается воздействию прямых солнечных лучей или сквозняков.
СОВЕТ №3
Используйте программируемый термостат для повышения энергоэффективности. Установка расписания для отопления и охлаждения в зависимости от вашего распорядка дня поможет сократить расходы на электроэнергию и поддерживать комфортную температуру в доме.
СОВЕТ №4
Обратите внимание на совместимость термостата с вашей системой отопления или охлаждения. Перед покупкой убедитесь, что выбранный вами термостат подходит для вашего типа системы, чтобы избежать проблем с установкой и работой.
