Как работает иммобилайзер автомобиля

Иммобилайзер — важный элемент системы безопасности автомобиля, предотвращающий угон. В статье рассмотрим, что такое иммобилайзер, его расположение и принцип работы. Понимание устройства и функционирования этой системы поможет автовладельцам защитить свое имущество и повысить безопасность автомобиля.

Виды иммобилайзеров

В соответствии с конструктивными характеристиками системы классифицируются на несколько типов:

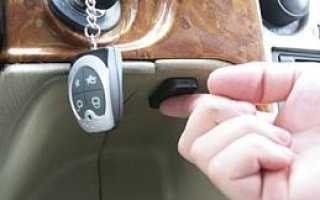

1. Контактные. Для активации или деактивации системы метка на ключе или брелке должна быть близко поднесена к считывателю. Это требует дополнительных действий от водителя, снижая комфорт использования, и позволяет злоумышленникам легко определить местоположение устройства. В первых моделях охрана активировалась замыканием контактов с помощью секретного ключа, размыкающего критически важные цепи бортовой сети. Также существовали варианты, где блокировка или деактивация требовали ввода цифрового кода или нажатия скрытой кнопки в труднодоступном месте.

2. Бесконтактные устройства или системы на основе транспондерной технологии (Transmitter + Responder). В таких иммобилайзерах используется электронный чип с постоянной памятью. Эти системы делятся на два типа:

   1) Устройства с большим радиусом действия. Функционируют на основе электрического взаимодействия.

   2) Устройства с малым радиусом действия. Применяется принцип магнитного взаимодействия. Передача сигнала осуществляется на частотах около 125 kHz. Эти устройства не требуют отдельного источника питания, поэтому радиус действия ограничен (примерно 1-14 см).

Иммобилайзер автомобиля представляет собой важный элемент системы безопасности, который предотвращает несанкционированный доступ к транспортному средству. Эксперты отмечают, что его работа основана на взаимодействии между ключом и блоком управления двигателем. При попытке запуска автомобиля иммобилайзер считывает уникальный код, встроенный в ключ. Если код совпадает с записанным в системе, двигатель запускается. В противном случае, система блокирует подачу топлива или искры, что делает невозможным запуск. Специалисты подчеркивают, что современные иммобилайзеры могут быть дополнены функциями GPS и сигнализации, что значительно повышает уровень защиты. Таким образом, иммобилайзер становится неотъемлемой частью комплексной системы безопасности автомобиля, обеспечивая защиту от угона и несанкционированного доступа.

Что такое иммобилайзер?Зачем он нужен?

CryptoTransponder

Код в таком типе исполнения записан шестнадцатеричной системой исчисления и состоит из 32 символов. Хитрость системы заключается в том, что код для распознания «своего» ключа постоянно видоизменяется.

Первые иммобилайзеры имели постоянный код, что значительно упрощала работу угонщикам. Современный сложный алгоритм видоизменения криптозащиты требует от грабителей значительно большего количества навыков и более дорогого оборудования.

Интересные факты

Вот несколько интересных фактов о том, как работает иммобилайзер автомобиля:

1. Система защиты от угона: Иммобилайзер — это электронное устройство, которое предотвращает запуск двигателя, если ключ или брелок не распознаются системой. Он использует уникальный код, который передается от ключа к автомобилю. Если код не совпадает, двигатель не запустится, что значительно снижает риск угона.

2. Интеграция с другими системами: Современные иммобилайзеры часто интегрированы с другими системами безопасности автомобиля, такими как сигнализация и GPS-трекеры. Это позволяет не только предотвратить несанкционированный запуск, но и отслеживать местоположение автомобиля в случае угона.

3. Эволюция технологий: Первые иммобилайзеры использовали простые механические системы, такие как переключатели и реле. Современные модели применяют радиочастотные идентификационные технологии (RFID) и криптографические методы для повышения безопасности. Это делает их более сложными для взлома, так как злоумышленникам нужно не только физически получить ключ, но и расшифровать код.

DID

Согласование сигналов между брелком и считывающим устройством происходит через динамический идентификационный диалог. Зашифрованная информация делится на части и требует выполнения следующих условий:

1. Брелок должен находиться в зоне действия устройства.
2. Метка создает уникальный код, который инициирует генерацию случайного числа считывающим устройством.
3. Метка получает это число и преобразует его в код с помощью нелинейного алгоритма. Считывающее устройство выполняет аналогичную процедуру.
4. Если коды совпадают, охранная система деактивируется.

Способы обездвиживания ТС

К обособленному типу можно отнести погружаемый иммобилайзер, который располагается в баке и при необходимости блокирует работу бензонасоса. Но на схему активации принципиального влияния это не оказывает.

Теперь рассмотрим, каким образом Immobilizer вмешивается в работу автомобиля.

1. Способ контактного воздействия. Такое устройство предполагает механическое воздействие на определенные электрические цепи автомобиля. В машине устанавливается обычное реле (либо аналогичный по принципу действия механизм), который при подаче сигнала размыкает определенные цепи. Блок управления охранной системой включен в бортовую сеть через обычную проводку. Другой тип проводного соединения предполагает передачу сигнала посредством передачи кодированных сигналов по однопроводным линиям (цифровой шине).
2. Бесконтактный способ. В цепь электрической сети включен прерыватель, который связан с иммобилайзером дистанционно. Конструктивно прерыватель напоминает реле, в которое встроен дешифровщик. Блок управления охранной системой генерирует сигнал по сети автомобиля, который расшифровывается в прерыватели. Таким образом, последний получат сигнал для постановки либо снятия автомобиля с охраны. Особенность такого устройства в том, что в машине может быть установлено множество прерывателей. Блоку управления иммобилайзером безразличен факт месторасположения и количества.

Уловка для угонщиков

Способность программно настраивать электронный «страж» позволяет угонщику завести двигатель и проехать несколько сотен метров. Затем охранная система блокирует дальнейшее движение автомобиля. Угонщик, покинувший место парковки, оказывается в затруднительном положении на оживленной дороге. Привлечение внимания окружающих в попытках отключить систему создает рискованную ситуацию.

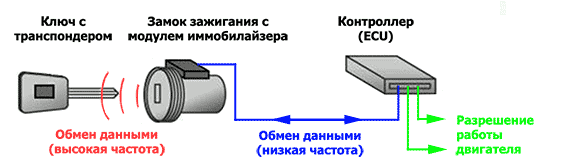

Устройство иммобилайзера

Теперь мы сможем без труда унифицировать принципиальную схему работы электронного «охранника» большинства современных авто. Имеем следующие компоненты:

1. Reader – считывает код ключа. Последний может быть обычным ключом, внутри которого расположен чип, так и системой бесключевого доступа (на фото).
2. Блок Immobilizer, который получает код от считывателя и хранит в себе память о «своих» ключах.
3. Если «одобрение» блока было получено, сигнал передается через цифровую шину к электронному блоку управления (ECU).
4. Для программирования новых ключей или диагностики блок иммобилайзера посредством CAN-шины либо K-линии (K-line) соединен с диагностическим разъемом автомобиля.

Схема расположения компонентов зависит от конкретной марки авто. К примеру, во многих Toyota блок электронного «охранника» и Reader соединены в общем корпусе. В Mazda считыватель кода может быть встроен в ECU. Для того что узнать, как работает иммобилайзер в автомобиле, обратитесь к мануалу по эксплуатации и ремонту.

Штатный иммобилайзер. Секрет угона. Часть 1.

Уязвимые места иммобилайзера

Понимание принципов работы системы позволяет выявить её слабые места:

1. Диагностический разъем, расположенный в доступном месте, позволяет записать новый ключ и перевести блок управления в аварийный режим, отключая иммобилайзер. Это дает возможность извлечь информацию о прописанных ключах через CAN-шину для эмуляции. К разъему можно подключить устройство, называемое «заводка», которое обходит стандартную защиту и за 30 секунд записывает новый ключ.
2. Заменив блок управления двигателем (ECU) и иммобилайзер, угонщик получает полный контроль над автомобилем.
3. Возможна ретрансляция кода ключа или его кража.

Скрытые опасности иммобилайзера

После обслуживания на СТО, в добросовестности сотрудников которого вы не уверены, проверьте количество прописанных ключей. Мошенники, сотрудничая с автосервисом либо определенными мастерами, могут легко «пришить» дополнительный ключ. После этого ваш автомобиль становится легкой добычей для злоумышленников.

Штатный иммобилайзер. Эффективная защита. Часть 2.

Советы по выбору иммобилайзера

Выбор иммобилайзера для автомобиля – это важный шаг, который может значительно повысить уровень безопасности вашего транспортного средства. При выборе иммобилайзера стоит учитывать несколько ключевых факторов, чтобы обеспечить максимальную защиту от угона.

1. Тип иммобилайзера: Существует несколько типов иммобилайзеров, включая встроенные и внешние. Встроенные иммобилайзеры устанавливаются на заводе и интегрированы в систему автомобиля, что делает их менее уязвимыми для злоумышленников. Внешние иммобилайзеры могут быть установлены дополнительно и предлагают гибкость в выборе места установки, но могут быть легче отключены.

2. Уровень защиты: Обратите внимание на уровень защиты, который предлагает иммобилайзер. Некоторые модели имеют дополнительные функции, такие как сигнализация, GPS-трекеры и возможность удаленного управления. Чем больше функций, тем выше уровень защиты. Рекомендуется выбирать иммобилайзер с сертификацией, подтверждающей его эффективность.

3. Совместимость с автомобилем: Перед покупкой убедитесь, что выбранный иммобилайзер совместим с вашим автомобилем. Некоторые модели могут не поддерживать определенные марки или модели, что может привести к проблемам с установкой и функционированием устройства.

4. Установка: Правильная установка иммобилайзера – это ключевой момент для его эффективной работы. Рекомендуется доверить установку профессионалам, так как неправильная установка может снизить защитные функции устройства. Убедитесь, что установщик имеет опыт работы с вашим типом иммобилайзера.

5. Отзывы и рекомендации: Перед покупкой стоит ознакомиться с отзывами других пользователей и рекомендациями специалистов. Это поможет вам получить представление о надежности и эффективности различных моделей иммобилайзеров. Также стоит обратить внимание на репутацию производителя и наличие сервисного обслуживания.

6. Цена: Иммобилайзеры могут варьироваться по цене в зависимости от функционала и бренда. Не стоит экономить на безопасности, но и слишком высокая цена не всегда гарантирует качество. Сравните несколько моделей и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям.

Следуя этим советам, вы сможете выбрать иммобилайзер, который обеспечит надежную защиту вашего автомобиля от угона и повысит уровень безопасности в целом.

Вопрос-ответ

Как иммобилайзер блокирует запуск двигателя?

Чип отправляет радиосигнал с индификационным кодом ключа. Катушка считывает этот код и передает эти данные в блок иммобилайзера. Блок формирует сигнал, который передается в блок управления двигателем. Если этот код проходит верификацию, то блок управления разрешает запуск двигателя.

Как работает иммобилайзер в машине?

Как работает иммобилайзер в автомобиле? Иммобилайзер работает с помощью электронного чипа, встроенного в ключ автомобиля. Когда владелец вставляет ключ в замок зажигания и пытается завести двигатель, система считывает уникальный код с чипа.

На каком расстоянии работает иммобилайзер?

Бесконтактные иммобилайзеры оснащены антеннами и разделяются на устройства с малым и большим радиусами действия. Малорадиусные модели функционируют на расстоянии до 10 см. Для деактивации блокировки ТС необходимо поднести к антенне специальный брелок.

Советы

СОВЕТ №1

Изучите руководство пользователя вашего автомобиля, чтобы понять, как именно работает иммобилайзер. Разные модели могут иметь различные системы и функции, поэтому важно знать, как ваша конкретная система защищает автомобиль.

СОВЕТ №2

Регулярно проверяйте работоспособность иммобилайзера. Если вы заметили, что система не срабатывает или возникают проблемы с запуском двигателя, обратитесь к специалисту для диагностики и ремонта.

СОВЕТ №3

Не теряйте ключи и не оставляйте их в доступных местах. Потеря ключа может привести к тому, что злоумышленники смогут обойти иммобилайзер, если у них будет доступ к вашему автомобилю.

СОВЕТ №4

Рассмотрите возможность установки дополнительной системы безопасности, такой как GPS-трекер или сигнализация. Это поможет повысить уровень защиты вашего автомобиля и дополнит работу иммобилайзера.
