Датчик уровня масла — ключевой элемент системы контроля состояния двигателя, обеспечивающий надежную работу автомобиля. В статье рассмотрим устройство датчика, его принцип работы и расположение в автомобиле. Обсудим причины, по которым может загораться индикатор уровня масла, даже при нормальном уровне и температуре моторного масла. Понимание работы датчика поможет владельцам автомобилей своевременно выявлять проблемы и предотвращать серьезные поломки двигателя.
Датчики теплового действия
Тепловой уровнемер — распространенный компонент в двигателях автомобилей. Он основан на нагревательном элементе. Блок управления периодически переключает режимы нагрева, поднимая температуру элемента выше температуры масла в двигателе, а затем дает ему остыть. Продолжительность охлаждения нагревательного элемента до температуры моторного масла позволяет определить уровень масла.
Для работы уровня измерителя необходим датчик температуры масла. Примером является датчик G266, устанавливаемый на автомобилях Volkswagen, Skoda и Audi. Оба элемента находятся в одном корпусе датчика уровня, расположенном в поддоне картера двигателя.
Датчик уровня масла является важным компонентом в системах контроля состояния двигателя. Эксперты отмечают, что его основная функция заключается в мониторинге уровня масла в картере, что позволяет предотвратить возможные повреждения двигателя из-за недостатка смазки. Обычно датчик работает на основе принципа поплавка или ультразвукового измерения. При снижении уровня масла поплавок опускается, что активирует сигнализацию, информируя водителя о необходимости долива. Ультразвуковые датчики, в свою очередь, используют звуковые волны для определения расстояния до поверхности масла. Правильная работа датчика уровня масла критически важна для обеспечения надежности и долговечности двигателя, а также для повышения общей безопасности автомобиля. Регулярная проверка и замена датчика при необходимости помогут избежать серьезных поломок и дорогостоящего ремонта.
Электротермические уровнемеры
Электротермические датчики уровня масла можно назвать подвидом тепловых уровнемеров. Основой датчика является нагревательный элемент (проволока) с высоким температурным коэффициентом сопротивления. Общее сопротивление нагревательного элемента зависит от температуры нагрева. Соответственно, чем глубже погружен датчик в смазывающе-охлаждающую жидкость, тем лучший отвод тепла от нагревательного элемента и тем меньше его сопротивление. Уровень масла рассчитывается блоком управления по фактической величине напряжения на выводах датчика.
| Тип датчика уровня масла | Принцип работы | Преимущества/Недостатки |
|---|---|---|
| Поплавковый | Поплавок, соединенный с потенциометром или реостатом, изменяет электрическое сопротивление в зависимости от уровня масла. | Простой, надежный, недорогой. Может быть неточным при сильной вибрации, ограничен диапазоном измерения. |
| Емкостный | Измеряет изменение емкости между двумя электродами, погруженными в масло. Уровень масла влияет на диэлектрическую проницаемость между электродами. | Высокая точность, компактный размер. Чувствителен к загрязнениям масла, может быть сложнее в производстве. |
| Ультразвуковой | Измеряет время прохождения ультразвукового сигнала от датчика до поверхности масла и обратно. | Высокая точность, не требует контакта с маслом. Дорогой, чувствителен к загрязнениям и пенообразованию. |
| Резистивный | Использует резистивный элемент, погруженный в масло. Изменение уровня масла изменяет сопротивление элемента. | Простой, относительно недорогой. Может быть неточным, подвержен износу. |
| Оптический | Использует оптический луч для определения уровня масла. | Высокая точность, не требует контакта с маслом. Дорогой, чувствителен к загрязнениям. |
Интересные факты
Вот несколько интересных фактов о том, как работает датчик уровня масла:
-
Принцип работы: Датчики уровня масла могут использовать различные технологии для определения уровня жидкости. Наиболее распространенные из них — это поплавковые датчики, которые используют поплавок, плавающий на поверхности масла. Когда уровень масла изменяется, поплавок поднимается или опускается, изменяя положение, которое затем преобразуется в электрический сигнал.
-
Электронные датчики: Современные автомобили часто используют электронные датчики уровня масла, которые могут работать на основе ультразвуковых или емкостных технологий. Эти датчики могут более точно определять уровень масла и передавать данные на бортовой компьютер автомобиля, что позволяет водителю получать актуальную информацию о состоянии масла.
-
Предупреждение о низком уровне: Многие датчики уровня масла также интегрированы с системой предупреждений в автомобиле. Если уровень масла становится слишком низким, датчик активирует сигнализацию на приборной панели, что помогает предотвратить серьезные повреждения двигателя из-за недостатка смазки. Это особенно важно для предотвращения перегрева и износа двигателя.
Ультразвуковые измерители
Принцип работы основан на ультразвуке — звуковых колебаниях с частотой выше предела восприятия человеческим ухом. Уровень отражения звуковых волн зависит от плотности материала, на который они направлены. Плотности воздуха и моторного масла различаются, что приводит к отражению волн на границе между ними. Отраженные колебания фиксируются приемником, а временной промежуток между отправленным и возвращенным сигналом позволяет определить уровень масла в двигателе.

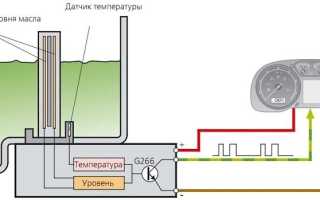

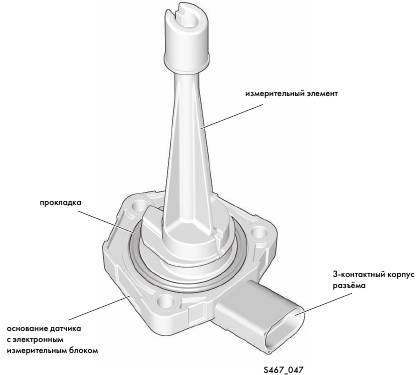

Датчик G266 используется в автомобилях группы VAG.

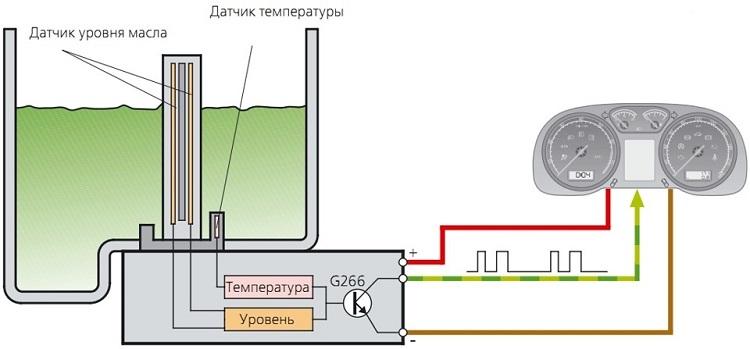

В его корпус встроен PTC-резистор для измерения температуры масла. Устройство включает электронный блок, обрабатывающий ультразвуковые сигналы и данные от PTC-резистора. Преобразованные сигналы в формате ШИМ передаются через ЭБУ двигателя на панель приборов.
Читайте также:
Преимущества датчика уровня масла перед тепловыми элементами
Датчик уровня масла имеет следующие преимущества:
- низкое потребление тока;
- быстрота прохождения сигнала;
- возможность реализации графической индикации фактического уровня масла в двигателе.
Алгоритмы измерений датчика уровня масла
Датчик уровня масла работает по следующим алгоритмам:
-
Статический контроль. Этот режим активируется, когда двигатель выключен более 60 секунд, а автомобиль стоит с затянутым стояночным тормозом. Для уменьшения погрешностей учитывается наклон кузова. Измерение уровня масла происходит сразу после открытия водительской двери, чтобы избежать ожидания данных после включения зажигания.
-
Динамический контроль уровня. Этот режим включается во время движения автомобиля. Учитываются обороты коленчатого вала, продольное и поперечное ускорение, температура двигателя и положение концевого выключателя капота. Цикл движения с момента последнего срабатывания капота должен превышать 50 км.
Роль концевика капота
VAG в автомобилях VW, Audi, Seat, Skoda использует довольно интересную схему подключения датчика уровня масла в двигателе. Если индикатор низкого уровня загорелся, то для его погасания должны быть выполнены 2 условия:
- срабатывание концевика капота (логично, что без открытия капота невозможно долить масло);
- пополнен уровень.
Если после загорания лампочки низкого уровня вы открыли капот, но не восполнили недостачу, индикация потухнет и загорится повторно только спустя 100 км. В случае критического количества смазывающе-охлаждающей жидкости, на приборной панели загорится лампочка низкого давления масла.
Если на автомобиле неисправен концевик капота, лампочка не потухнет, даже если уровень будет в норме. Эту особенность схемы подключения нужно учитывать при диагностике системы.
Режимы световой индикации

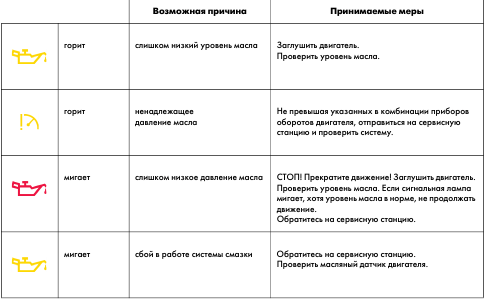

Самое простое устройство для контроля уровня жидкости включает лампочку (индикатор масла) на панели приборов. Более современные системы, используемые, в том числе, в автомобилях VW, предлагают несколько режимов световой индикации, сигнализирующих о низком уровне масла в двигателе.
На автомобилях с графическим дисплеем уровень масла можно оценить по шкале на экране.
Измерение состояния
Датчик состояния масла позволяет более рационально использовать ресурс смазывающе-охлаждающей жидкости, так как срок замены определяется не только рекомендациями завода-изготовителя по пробегу, но и фактическим химико-физическим составом моторного масла.
-
Читайте также:

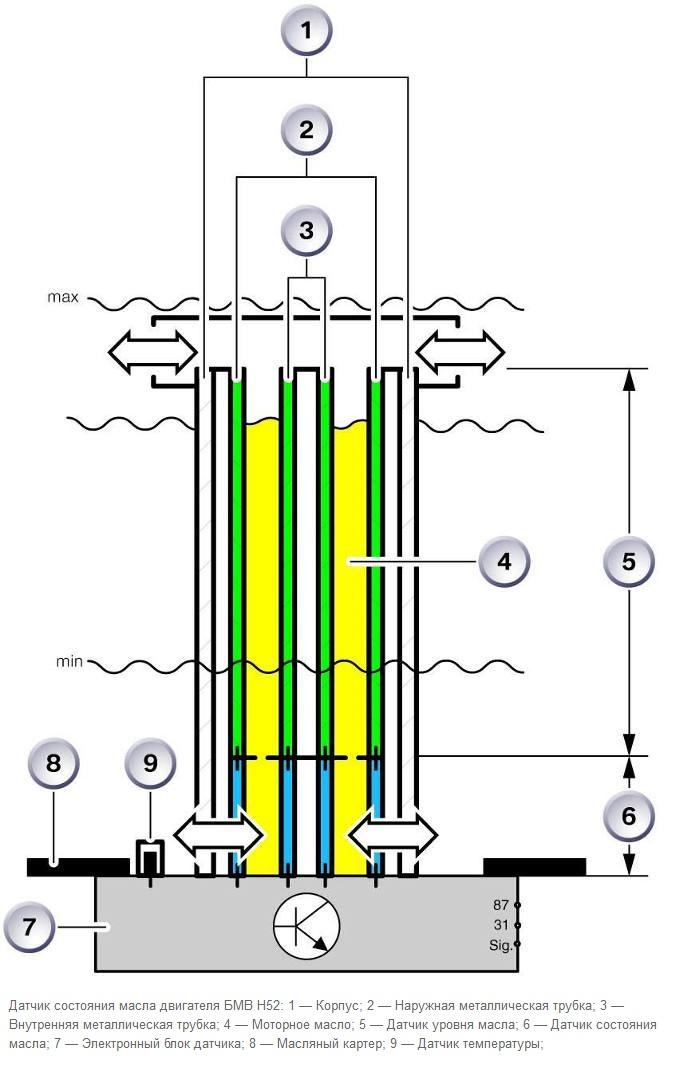

Устройство датчика состояния и уровня масла двигателя N57 от BMW.
Измеритель состоит из двух цилиндрических конденсаторов (6). Наружная и внутренняя металлические трубки используются в качестве электродов, между которыми находится диэлектрик – масло. Принцип работы основывается на изменении в процессе старения диэлектрических свойств масла, что влияет на емкость конденсаторов.
При падении уровня изменяется емкость верхнего конденсатора (5). Температура постоянно измеряется с помощью платинового датчика температуры (9). Изменение емкостных характеристик конденсаторов, а также сигнал с датчика температуры преобразовывается в цифровой сигнал и направляется в блок DME. На основании полученных данных блок DME рассчитывает интервалы замены масла.
Устройство поплавковых систем

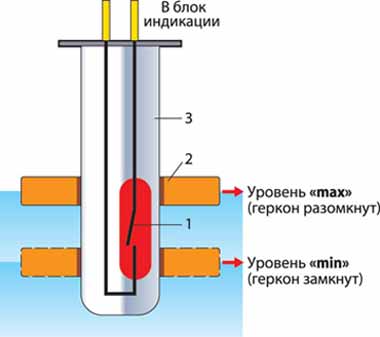

Работа датчика основана на замыкании и размыкании электрической цепи под воздействием магнитного поля постоянного магнита. Устройство состоит из:
- вертикальной направляющей (трубки);
- поплавка с магнитами внутри;
- магнитоуправляемого контакта – геркона (датчики уровня жидкостей такого типа известны как герконовые).
Положение поплавка на направляющей зависит от уровня жидкости: чем выше уровень, тем дальше магниты от геркона. При снижении уровня масла в двигателе поплавок опускается. Когда магниты приближаются к геркону, работающему в нормально-разомкнутом режиме, контакты замыкаются, что включает лампочку на приборной панели, сигнализируя о низком уровне масла.
В герконе используются упругие ферримагнитные контакты, поэтому при повышении уровня жидкости и прекращении действия магнитного поля цепь размыкается.
Обслуживание и диагностика датчиков уровня масла
Обслуживание и диагностика датчиков уровня масла являются важными аспектами поддержания работоспособности двигателя и предотвращения его повреждений. Датчики уровня масла, как правило, устанавливаются в масляных картах двигателей и предназначены для контроля уровня масла, что позволяет избежать его недостатка и, как следствие, серьезных поломок.
-
Читайте также:
Для обеспечения надежной работы датчика уровня масла необходимо регулярно проводить его обслуживание. Это включает в себя визуальный осмотр на наличие повреждений, загрязнений или коррозии. Важно также проверять электрические соединения на наличие коррозии и надежность контактов, так как плохие соединения могут привести к неправильным показаниям датчика.
Одним из основных методов диагностики датчиков уровня масла является использование специализированного оборудования, которое позволяет проверить их работоспособность. С помощью мультиметра можно измерить сопротивление датчика и убедиться, что оно находится в пределах нормы. Если сопротивление выходит за пределы допустимых значений, это может свидетельствовать о неисправности датчика.
Кроме того, для диагностики можно использовать сканеры, которые подключаются к бортовой системе автомобиля. Они позволяют считывать коды ошибок и данные с датчиков, что помогает выявить проблемы в системе. Если датчик уровня масла не функционирует должным образом, это может привести к появлению предупреждающих сигналов на приборной панели, таких как индикатор низкого уровня масла.
Важно помнить, что замена датчика уровня масла должна проводиться только в случае его полной неисправности. Если датчик работает, но показывает неправильные данные, необходимо сначала выяснить причину, прежде чем принимать решение о его замене. Это может быть связано с загрязнением масла, неправильной установкой или другими факторами.
Регулярное обслуживание и диагностика датчиков уровня масла помогут не только продлить срок службы двигателя, но и обеспечить его эффективную работу. Важно следить за состоянием масла, его уровнем и качеством, так как это напрямую влияет на работу датчика и, соответственно, на работу всего двигателя.
Вопрос-ответ
По какому принципу работает датчик уровня масла?
Их принцип действия основан на сопротивлении. При уменьшении уровня масла в моторе BMW или другой модели сопротивление снижается. В результате на лампочку на приборной панели подается напряжение. Если в автомобиле используется блок управления двигателем, то сигнал идет через него.
Как понять, что не работает датчик уровня масла?
Индикатор уровня моторного масла загорается при включении зажигания и должен угасать. Если лампочка продолжает гореть после запуска двигателя, это сигнал о проблеме. Она может свидетельствовать о низком уровне масла или неисправности системы контроля.
Когда срабатывает датчик уровня масла?
Он подает сигнал на контрольную лампу, если уровень давления масла упал до минимального уровня. То есть при нештатной ситуации на панели приборов загорится сигнал, который предупредит, что дальнейшее движение может привести к поломке. Машину без этого датчика сейчас уже не встретишь.
Как работает датчик уровня?
Датчик уровня воды содержит три основных узла: чувствительный элемент — следит за передвижением жидкости в емкости; балласт — уравновешивает чувствительную часть прибора; исполнительный элемент — приводит в действие световые и сигнальные индикаторы.
-
Читайте также:
Советы
СОВЕТ №1
Регулярно проверяйте уровень масла в двигателе. Это поможет избежать повреждений и продлить срок службы автомобиля. Используйте щуп для точной оценки уровня масла и следите за его состоянием.
СОВЕТ №2
Обратите внимание на сигналы датчика уровня масла. Если на приборной панели загорелся индикатор низкого уровня масла, не игнорируйте его. Это может свидетельствовать о необходимости долива масла или о проблемах с самим датчиком.
СОВЕТ №3
Знайте, что датчики уровня масла могут различаться по типу и конструкции. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы понять, как именно работает датчик в вашей модели и какие меры предосторожности следует соблюдать.
СОВЕТ №4
При замене масла всегда проверяйте состояние датчика уровня масла. Если он поврежден или работает некорректно, замените его, чтобы избежать дальнейших проблем с двигателем.
