Как работает ABS

Тормозная система АБС (антиблокировочная система) — ключевой элемент современных автомобилей, обеспечивающий безопасность и управляемость. В статье рассмотрим принцип работы АБС, ее устройство и схемы, а также проанализируем преимущества и недостатки. Понимание работы АБС поможет водителям правильно использовать тормоза в различных дорожных условиях и повысить безопасность за рулем.

Предназначение

ABS предотвращает блокировку колес автомобиля при торможении. Блокировка может вызвать серьезные проблемы:

1. Заблокированные колеса делают автомобиль неуправляемым, и водитель теряет контроль, так как колеса не могут задавать направление.
2. На ровной твердой поверхности блокировка снижает сцепление шин с дорогой, увеличивая тормозной путь. Максимальное сцепление достигается при 10-15% проскальзывании, что обеспечивает наиболее эффективную остановку.
3. Различие в коэффициенте сцепления может привести к заносу, если колеса с одной стороны заблокированы. Это можно наблюдать на тренировочных площадках, где одна сторона тормозит на твердом покрытии, а другая – на скользком. Реакция на занос в таких условиях может быть сложной даже для опытных водителей.

Приницип работы ABS

Система антиблокировки тормозов (ABS) является важным элементом современных автомобилей, обеспечивая безопасность на дороге. Эксперты отмечают, что основная функция ABS заключается в предотвращении блокировки колес во время торможения. Это достигается за счет автоматического регулирования давления в тормозной системе. Когда водитель нажимает на тормоза, датчики ABS отслеживают скорость вращения колес. Если одно из колес начинает блокироваться, система автоматически снижает давление на тормоза этого колеса, позволяя ему продолжать вращаться. Это не только помогает сохранить управляемость автомобиля, но и сокращает тормозной путь на скользких поверхностях. Специалисты подчеркивают, что правильное использование ABS требует от водителя уверенности и понимания работы системы, что в свою очередь способствует повышению безопасности на дорогах.

История развития

Несмотря на то, что уже в 2008 около 75% новых автомобилей комплектовалось помощником, с момента установки на авто первых серийных образцов АБС прошло не так уж и много времени. Патент на систему, препятствующую блокировки колес, был оформлен фирмой Bosch еще в 1936 году. Но развитие технология получила только в 1960-е, толчку к чему стало появление полупроводниковых технологий.

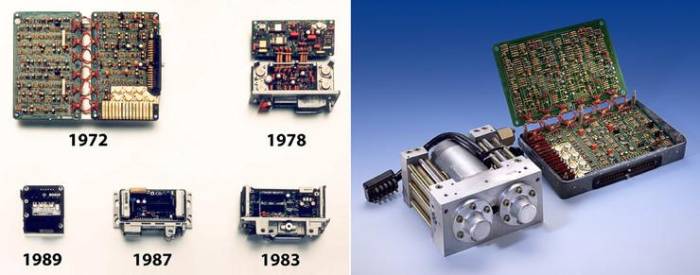

Помимо специалистов Bosch, работу над системой ABS вела компания Teldix. Её главным инженером был Гейнц Либер. В 1970 году автоконцерн Daimler-Benz, главою отдела электрики и электроники в котором на то время был тот же Гейнц Либер, объявил о создании первых работоспособных образцов АБС. В качестве штатной опции антиблокировочная тормозная система впервые была установлена в 1978 году (Mercedes Benz W116 и BMW 7-й серии).

Интересные факты

Вот несколько интересных фактов о системе антиблокировки тормозов (ABS):

1. Принцип работы: ABS использует датчики, которые отслеживают скорость вращения колес. Если система обнаруживает, что одно из колес начинает блокироваться при торможении, она автоматически регулирует давление в тормозной системе, чтобы предотвратить блокировку. Это позволяет водителю сохранять управляемость автомобиля даже в экстренных ситуациях.

2. История разработки: Первые системы ABS были разработаны в 1920-х годах, но широкое применение они получили только в 1970-х годах, когда технологии стали достаточно развитыми. Первым автомобилем, оснащенным ABS, стал Mercedes-Benz S-Class в 1978 году.

3. Улучшение безопасности: По данным исследований, автомобили с ABS значительно снижают риск аварий, особенно на скользких или обледенелых дорогах. Система помогает водителям избежать заносов и сохранять контроль над автомобилем в критических ситуациях, что делает вождение более безопасным.

Устройство

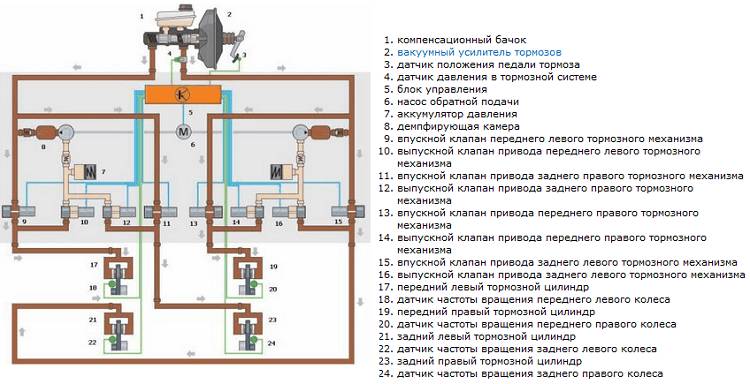

Основные элементы системы антиблокировки тормозов:

1. Датчики скорости вращения колес.
2. Датчик давления тормозной жидкости.
3. Гидравлический агрегат, выполняющий функции исполнительного механизма. Он включает электрогидравлический насос обратного хода, гидроаккумулятор, демпфирующие камеры и электрогидравлические клапаны.
4. Блок управления — центральный элемент системы АБС.

Датчики скорости устанавливаются на ступицы колес и измеряют частоту вращения с помощью эффекта Холла. В гидравлическом блоке для каждого тормозного канала предусмотрены впускные и выпускные клапаны. Четырехканальная система АБС наиболее эффективна, так как позволяет индивидуально регулировать усилие тормозного цилиндра на каждом колесе.

В старых моделях заднеприводных и полноприводных автомобилей использовалась трехканальная система с общей магистралью для задних колес. При снижении давления тормозная жидкость поступает в гидроаккумулятор.

Если объема жидкости в аккумуляторе недостаточно для быстрого сброса давления, активируется электрогидравлический насос обратного хода, откачивающий тормозную жидкость. Демпфирующие камеры уменьшают пульсации при сбросе давления.

Принцип работы

Работа ABS начинается с приема информации о частоте вращения колес. Разность в скоростях вращения позволяет блоку АБС понять, какое из колес заблокировано. Гидроагрегат может работать в 3-х режимах:

1. Удержание давления в магистрали. Блок управления осуществляет постоянное сравнивание угловых скоростей вращения колес, поэтому при риске блокировки колеса давление в соответствующем контуре, вопреки возрастанию силы нажатия на педаль тормоза, подниматься не будет.
2. Сброс давления. Передача сигнала с датчика заблокированных колес прекращается, поэтому блок управления ABS открывает соответствующие выпускные клапаны (впускные клапаны при этом закрыты). Тормозная жидкость перетекает в гидроаккумулятор, уменьшая тем самым давления на тормозные колодки заблокированного колеса. Если емкости аккумулятора недостаточно, начинается принудительное откачивание жидкости электрогидронасосом обратного хода. На тормозной педали при этом ощущается характерная вибрация, так хорошо знакомая владельцам авто с ABS.
3. Увеличение давления на тормозные колодки. Как только колесо опять начало вращаться, и риска блокировки больше нет, выпускной клапан закрывается, электронный блок управления АБС открывает впускной клапан. Таким образом, к тормозному цилиндру опять под давлением поступает жидкость.

Описанный процесс работы носит цикличный характер, режимы функционирования антиблокировочной системы сменяются до полной остановки автомобиля либо прекращения торможения.

Так ли все хорошо

Преимущества тормозной системы с антиблокировочной системой (ABS) очевидны, но есть и недостатки:

1. На рыхлых покрытиях ABS может увеличить тормозной путь. При блокировке колес автомобиль закапывается, образуя валики, которые замедляют движение. Автомобили без ABS могут остановиться быстрее на снегу, песке или неукатанном грунте, но главное преимущество системы – возможность маневрирования, что снижает риск аварий.
2. Увеличение тормозного пути на неровных участках. Если колесо поднимается над ямой, оно блокируется, что снижает давление тормозной жидкости. Когда колесо вновь касается дороги, оно начинает вращаться. Несмотря на быструю обработку данных, система имеет небольшую инерционность, и колесо некоторое время не замедляет автомобиль.

Несмотря на недостатки, преимущества ABS в управлении автомобилем значительно перевешивают. Благодаря ABS возможны:

• антипробуксовочная система (ASR);
• электронная программа стабилизации (ESP);
• система помощи при спуске (HDC, DAC или DDS);
• система помощи при подъеме.

Ранее опытные водители использовали технику прерывистого торможения, имитируя работу ABS. Однако в современных условиях ни один водитель не может превзойти эффективность электронной системы.

Современные компоненты ABS отличаются высокой надежностью, и эксплуатация системы не вызывает проблем у владельцев. Тем не менее, как и любая другая система, ABS требует регулярного обслуживания, особенно датчиков скорости и проводов питания, учитывая их расположение в агрессивной среде.

Торможение с ABS

Преимущества и недостатки ABS

Современные технологии и будущее ABS

Современные технологии, используемые в системах антиблокировочной тормозной системы (ABS), продолжают развиваться, что позволяет улучшать безопасность и управляемость автомобилей. Одним из ключевых направлений является интеграция ABS с другими системами безопасности, такими как система контроля устойчивости (ESC) и система помощи при экстренном торможении (BA). Это позволяет создать более комплексные решения, которые обеспечивают более высокую степень контроля над автомобилем в различных дорожных условиях.

Современные ABS-системы оснащены высокотехнологичными датчиками, которые обеспечивают более точное измерение скорости вращения колес. Эти датчики могут работать на основе различных принципов, включая магнитные и оптические технологии. Более точные данные о скорости позволяют системе быстрее реагировать на изменения в условиях движения, что значительно повышает эффективность работы ABS.

Кроме того, в последние годы наблюдается тенденция к использованию алгоритмов машинного обучения и искусственного интеллекта для оптимизации работы ABS. Эти технологии позволяют системе адаптироваться к стилю вождения водителя и условиям дороги, что может привести к более эффективному торможению и повышению безопасности. Например, система может предсказывать вероятность блокировки колес на основе анализа данных о предыдущих торможениях и текущих условиях дороги.

Будущее ABS также связано с развитием электромобилей и гибридных автомобилей. В таких транспортных средствах тормозные системы могут быть интегрированы с рекуперативным торможением, что позволяет не только повышать эффективность торможения, но и увеличивать запас хода за счет восстановления энергии. Это требует от ABS более сложных алгоритмов управления, которые могут эффективно сочетать традиционное торможение и рекуперацию.

Кроме того, с развитием автономных технологий вождения, ABS будет играть ключевую роль в обеспечении безопасности. Автономные автомобили должны быть способны быстро и эффективно реагировать на различные дорожные ситуации, и ABS станет одним из основных компонентов, обеспечивающих безопасность пассажиров и других участников дорожного движения.

Таким образом, современные технологии и будущее ABS направлены на создание более безопасных, эффективных и адаптивных систем торможения, которые смогут справляться с вызовами, возникающими в условиях быстро меняющегося мира автомобильной промышленности.

Вопрос-ответ

Как работает ABS простыми словами?

ABS – антиблокировочная система торможения. Эта система не дает колесам блокироваться при сильном торможении. ABS предотвращает блокировку колес за счет кратковременного разжатия тормозных накладок в момент, когда колесо начинает блокироваться и переходить в скольжение.

Как работает ABS при резком торможении?

При резком сбросе газа на скользкой дороге нельзя исключать блокировку ведущих колес. ABS контролирует частоту вращения и, при необходимости, увеличивает подачу топлива без вмешательства водителя. После устранения вероятности блокировки автомобиль переводится в режим торможения двигателем без подачи топлива.

Что происходит, когда срабатывает ABS?

Как работает антиблокировочная система торможения? Водитель нажимает на тормоз, жидкость нагнетается к узлам, колеса замедляются и останавливаются. Выпускной клапан перекрыт, то есть идет нагнетание тормозной жидкости по подающей магистрали. Сброса давления.

Как лучше тормозить с ABS или без?

Торможение с ABS и без ABS зимой. С ABS система помогает избежать блокировки колес, поддерживая управление машиной. Водитель может направлять движение, предотвращая заносы и пробуксовку. Без АБС ситуация требует тонкого расчета. При нажатии на тормоз колеса могут заблокироваться, что приводит к потере управляемости.

Советы

СОВЕТ №1

Изучите принцип работы ABS. Понимание того, как система предотвращает блокировку колес при торможении, поможет вам лучше использовать ее возможности и повысить безопасность на дороге.

СОВЕТ №2

Регулярно проверяйте состояние системы ABS. Убедитесь, что индикатор ABS на приборной панели не горит, и при необходимости обращайтесь к специалистам для диагностики и ремонта.

СОВЕТ №3

Практикуйте правильное торможение. При использовании ABS не стоит бояться нажатия на тормоза до упора — система сама будет регулировать тормозное усилие, чтобы предотвратить блокировку колес.

СОВЕТ №4

Учитывайте условия вождения. В сложных погодных условиях, таких как дождь или снег, помните, что ABS помогает сохранить контроль над автомобилем, но не отменяет необходимость осторожного вождения.
