Электроусилитель руля стал важной частью современных автомобилей, обеспечивая комфорт и безопасность управления. В отличие от механических и гидравлических систем, он использует электрические моторы для компенсации усилий, что снижает нагрузку на руки водителя и улучшает маневренность. В этой статье рассмотрим принцип работы электроусилителя руля, его устройство и преимущества в повседневной эксплуатации.
Как устроен электроусилитель руля
Электроусилитель руля (ЭУР) может иметь разные конфигурации:
- рулевая рейка воспринимает усилие;
- электродвигатель передает усилие на рулевой вал.

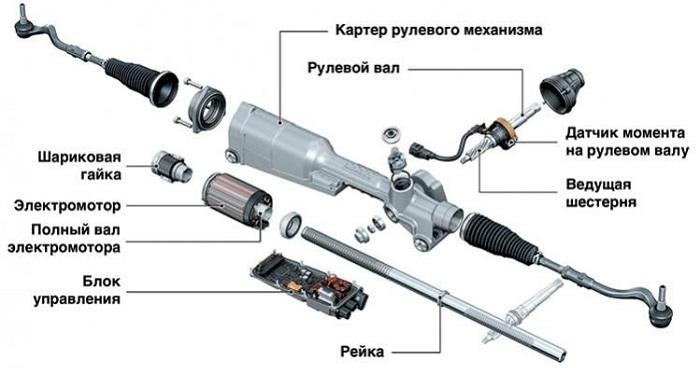

Наиболее распространен ЭУР с рулевой рейкой. Также встречается механизм с параллельным приводом, включающий две шестерни. Классическая схема состоит из электрического двигателя, механической передачи и бортового компьютера, координирующего их работу. Устройство объединяет механическую и электрическую части в одном блоке. Принцип работы ЭУР основан на асинхронном электрическом двигателе.
Эксперты в области автомобильной техники отмечают, что электроусилитель руля (ЭУР) представляет собой значительный шаг вперёд в сравнении с традиционными гидравлическими системами. Основным преимуществом ЭУР является его высокая эффективность и экономия топлива, так как он активируется только при необходимости, в отличие от гидравлических систем, которые работают постоянно. Это позволяет снизить нагрузку на двигатель и уменьшить выбросы CO2.
Кроме того, специалисты подчеркивают, что электроусилитель обеспечивает более точное и отзывчивое управление автомобилем, что особенно важно для современных водителей, стремящихся к комфортной и безопасной езде. Однако, несмотря на все преимущества, эксперты также указывают на необходимость регулярного обслуживания электроники, так как сбои в системе могут привести к ухудшению управляемости. В целом, ЭУР является важным элементом современных автомобилей, способствующим улучшению их характеристик и повышению безопасности.
Как работает электроусилитель руля

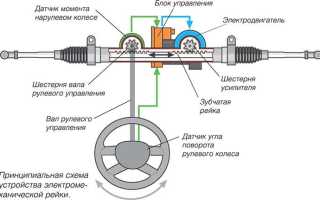

Внутри блока механическая передача необходима для передачи того усилия, которое создает ЭУР к рейке рулевого механизма. Внутри же электрического составляющего одна шестерня передает усилие от механизма к колесу, а другая от электромотора усилителя. Устройство здесь таково, что рейка имеет специальные выступы и зубья, которые потом приводят в движение колеса машины. Если же в вашей машине используется ЭУР с параллельным приводом, что также бывает нередко, то здесь вращательный момент передается с помощью ремня и винтового механизма. Здесь все немного сложнее с технической точки зрения, но не менее надежно.
Помимо всего этого, важно отметить, что здесь присутствуют еще и электронные датчики. Устройство электроники основано на работе двух датчиков: угла поворота руля и датчике крутящего момента на валу рулевого колеса. Электроусилитель руля, помимо этого, использует информацию от системы АБС и от бортового компьютера. Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль.
| Компонент | Функция | Возможные неисправности |
|---|---|---|
| Датчик угла поворота руля | Определяет угол поворота рулевого колеса. | Неисправность датчика, обрыв цепи, некорректные показания. |
| Электрический мотор | Предоставляет усилие для поворота рулевого вала. | Износ щеток, обрыв обмотки, неисправность редуктора. |
| Электронный блок управления (ЭБУ) | Управляет работой электродвигателя на основе сигналов от датчиков. | Повреждение платы, неисправность программного обеспечения, выход из строя микроконтроллера. |
| Датчик скорости | Определяет скорость движения автомобиля для регулировки усилия на руле. | Неисправность датчика, обрыв цепи, некорректные показания. |
| Датчик крутящего момента | Измеряет крутящий момент на рулевом валу. | Неисправность датчика, обрыв цепи, некорректные показания. |
| Редуктор | Передает крутящий момент от электродвигателя на рулевой вал. | Износ шестерен, люфт, повреждение подшипников. |
| Силовые кабели | Передают питание и сигналы к компонентам системы. | Обрыв, короткое замыкание, окисление контактов. |
Интересные факты
Вот несколько интересных фактов о техническом устройстве электроусилителя руля:
-
Прямое управление: Электроусилители руля (EPS) используют электрические моторы для усиления усилия, прикладываемого водителем к рулю. Это позволяет более точно настраивать уровень усиления в зависимости от скорости автомобиля — на низких скоростях усиление больше, что облегчает маневрирование, а на высоких скоростях — меньше, что обеспечивает лучшую стабильность.
-
Экономия энергии: В отличие от гидравлических систем, которые требуют постоянной работы насоса, электроусилители руля потребляют энергию только тогда, когда это необходимо. Это приводит к снижению расхода топлива и уменьшению выбросов CO2, что делает EPS более экологически чистым решением.
-
Интеграция с системами безопасности: Современные электроусилители руля могут быть интегрированы с системами активной безопасности, такими как системы предотвращения столкновений или адаптивный круиз-контроль. Это позволяет не только улучшить управляемость автомобиля, но и повысить уровень безопасности, автоматически корректируя усилие на руле в критических ситуациях.
Режимы работы электроусилителя руля
Электрический усилитель рулевого управления (ЭУР) работает в нескольких режимах:
- стандартное вращение рулевого колеса;
- движение на низкой скорости;
- подруливание на высоких скоростях;
- удержание руля в нейтральном положении.
Усилитель, основываясь на данных от датчиков и вспомогательных систем, определяет необходимое увеличение крутящего момента на валу рулевой рейки. Этот момент передается через торсион к механизму. Уровень крутящего момента измеряется по данным датчиков.
Читайте также:
Бортовой компьютер регулирует подачу крутящего момента к рулю в зависимости от ситуации. Электродвигатель может увеличивать или уменьшать силу тока, что влияет на усилие, прикладываемое к рулю. Поворот колес осуществляется благодаря сочетанию усилия электродвигателя и физической силы водителя.
При парковке, когда необходимо повернуть колеса на месте, электродвигатель увеличивает силу тока, что приводит к росту крутящего момента. Максимальный крутящий момент облегчает вращение рулевого колеса в обычном режиме. На высокой скорости, когда водителю нужно сменить полосу, устройство не увеличивает крутящий момент, и управление осуществляется вручную. Минимальное усилие электромотора на больших скоростях критично для безопасности, так как слишком чувствительный руль может привести к потере контроля.
Эксплуатация электроусилителя руля в городском режиме
Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении. Это актуально при неправильном развале-схождении колес или боковом ветре.
Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа. Она компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя. Сама подруливает и возвращает колеса, помогает правильно парковаться.
Преимущества и недостатки электроусилителя руля
Электроусилитель руля (ЭУР) представляет собой современное решение для повышения комфорта и безопасности управления автомобилем. Он работает на основе электрических сигналов, которые передаются от датчиков, установленных на рулевом механизме, к электродвигателю, обеспечивая необходимую помощь водителю. Рассмотрим основные преимущества и недостатки данного устройства.
Преимущества электроусилителя руля:
- Эффективность и экономия топлива: В отличие от гидравлических систем, которые требуют постоянного давления жидкости, электроусилитель работает только при необходимости, что позволяет снизить нагрузку на двигатель и, как следствие, уменьшить расход топлива.
- Регулируемая степень усиления: Современные электроусилители могут адаптироваться к условиям движения. Например, на высоких скоростях усиление может уменьшаться, что обеспечивает лучшую управляемость, а на низких скоростях — увеличиваться для облегчения маневрирования.
- Компактность и легкость: Электроусилитель занимает меньше места и весит меньше, чем гидравлические системы, что способствует снижению общего веса автомобиля и улучшению его динамических характеристик.
- Отсутствие жидкости: В электроусилителе отсутствует гидравлическая жидкость, что исключает риск утечек и необходимости регулярного обслуживания, связанного с заменой жидкости.
- Интеграция с другими системами: ЭУР может быть легко интегрирован с другими электронными системами автомобиля, такими как системы стабилизации и помощи при парковке, что повышает общую безопасность и комфорт.
Недостатки электроусилителя руля:
- Зависимость от электроники: Электроусилитель полностью зависит от электрических компонентов, что делает его уязвимым к сбоям в электронике. В случае поломки системы управление автомобилем может стать затруднительным.
- Стоимость: Установка электроусилителя может быть дороже, чем традиционных гидравлических систем, как из-за стоимости самого устройства, так и из-за необходимости более сложного монтажа и настройки.
- Чувствительность к температуре: Электроусилители могут быть чувствительны к экстремальным температурам, что может повлиять на их производительность и надежность в условиях сильного холода или жары.
- Отсутствие обратной связи: Некоторые водители отмечают, что электроусилители могут не обеспечивать такой же уровень обратной связи, как гидравлические системы, что может снизить ощущение контроля над автомобилем.
Таким образом, электроусилитель руля обладает как значительными преимуществами, так и определенными недостатками. Выбор между различными системами усиления руля зависит от предпочтений водителя, условий эксплуатации автомобиля и его назначения.
-
Читайте также:
Вопрос-ответ
Из чего состоит электроусилитель руля?
ЭУР представляет собой определенный механизм, который состоит из червячного редуктора, датчика самого момента, электрического двигателя и блока управления в авто.
Как работает система электроусилителя руля?
EPS управляет рулевым управлением автомобиля, используя интеллектуальный электродвигатель. На основе сигнала от датчика крутящего момента блок управления рассчитывает оптимальную степень усиления рулевого управления и передает информацию электродвигателю для обеспечения необходимого усиления.
Как понять, что вышел из строя электроусилитель руля?
Признаки неисправности ЭУР. Неисправности электроусилителя руля могут проявляться следующим образом: увеличение усилия на руле – руль становится тяжелее при повороте; посторонние звуки – гул, скрип или щелчки при вращении руля; индикатор «EPS» на приборной панели – система сигнализирует о неисправности.
Как сделать диагностику электроусилителя руля?
Для диагностики электроусилителя руля необходимо выполнить несколько шагов: сначала проверьте предохранители и соединения на наличие повреждений или коррозии. Затем используйте диагностический сканер для считывания кодов ошибок, связанных с системой рулевого управления. Также проверьте уровень жидкости в системе (если применимо) и убедитесь, что нет механических повреждений в рулевом механизме. Если все вышеперечисленное в порядке, проведите тест на работоспособность усилителя, проверив его реакцию на повороты руля при различных скоростях.
Советы
СОВЕТ №1
Перед тем как проводить диагностику или ремонт электроусилителя руля, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок при работе с системой.
СОВЕТ №2
Регулярно проверяйте уровень жидкости в системе электроусилителя руля. Низкий уровень жидкости может привести к перегреву и повреждению компонентов, что в свою очередь может вызвать серьезные проблемы с управляемостью автомобиля.
СОВЕТ №3
Обратите внимание на звуки, исходящие от электроусилителя руля. Если вы заметили необычные шумы или скрипы, это может быть признаком износа или неисправности. Не игнорируйте эти сигналы и обратитесь к специалисту для диагностики.
СОВЕТ №4
При замене электроусилителя руля выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежность и долговечность работы системы, а также повысит безопасность на дороге.
