Сборка внутреннего ШРУСа

Сборка внутреннего ШРУСа — задача, с которой может столкнуться автолюбитель, желающий самостоятельно ремонтировать свой автомобиль. В этой статье мы рассмотрим процесс сборки этого узла, который передает крутящий момент от трансмиссии к колесам и позволяет им поворачиваться. Правильная сборка ШРУСа продлевает срок службы автомобиля и обеспечивает безопасность на дороге. Ознакомившись с материалом и просмотрев видео, вы сможете выполнить эту процедуру самостоятельно, сэкономив время и деньги.

Виды

В автомобилях для внутренних шарниров равных угловых скоростей (ШРУСов) применяются два типа конструкций.

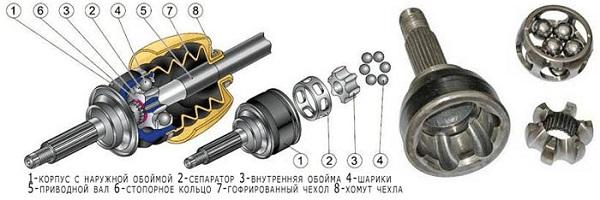

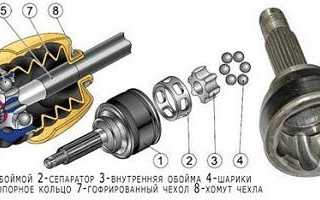

1. «Рцеппа» — используется в большинстве внешних гранат и на некоторых моделях как внутренний ШРУС (например, на Фольксваген Транспортер Т4). Конструкция включает корпус с шлицевой частью для соединения со ступицей колеса, сепаратор, обойму, шарики и стопорное кольцо.

2. «Трипод» — трехшиповый шарнир, работающий под углами до 25º. Этого диапазона достаточно для компенсации движения подвески и смещения двигателя с трансмиссией при поворотах и неровностях. «Трипод» чаще используется для внутренних ШРУСов и состоит из корпуса с беговыми дорожками, шарнира с роликами и стопорного кольца.

Сборка внутреннего ШРУСа — это процесс, требующий высокой точности и внимательности. Эксперты отмечают, что правильная сборка критически важна для обеспечения надежной работы трансмиссии автомобиля. При выполнении этой задачи необходимо тщательно очищать все детали от загрязнений и следить за состоянием шариков и обойм. Специалисты подчеркивают, что использование качественной смазки и соблюдение рекомендованных производителем параметров при установке значительно увеличивает срок службы узла. Кроме того, важно следить за моментом затяжки крепежных элементов, так как это может повлиять на устойчивость и безопасность автомобиля в целом. Правильная сборка внутреннего ШРУСа — залог долговечности и надежности трансмиссии.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

1. Зафиксировать приводной вал в тисках.
2. Надеть на вал пыльник с металлическим щитом.
3. Установить ограничивающее кольцо.
4. Корпус с сепаратором и внутренней обоймой собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, так же как и в предыдущем случае, поочередно в пазы вставляются шарики.

сборка внутреннего шруса транспортёр т4

Интересные факты

Вот несколько интересных фактов о сборке внутреннего ШРУСа (шарнирно-упругого соединения):

1. Принцип работы: Внутренний ШРУС позволяет передавать крутящий момент и обеспечивать угловое движение между двумя соединенными валами, при этом позволяя им двигаться относительно друг друга. Это особенно важно для автомобилей с передним приводом, где ШРУСы помогают передавать мощность от двигателя к колесам, сохраняя при этом возможность поворота.

2. Материалы и технологии: Современные ШРУСы изготавливаются из высокопрочных сталей и специальных полимеров, что обеспечивает их долговечность и устойчивость к износу. При сборке внутреннего ШРУСа важно использовать смазку, которая снижает трение и предотвращает перегрев, что значительно увеличивает срок службы детали.

3. Сборка и регулировка: Процесс сборки внутреннего ШРУСа требует высокой точности. Неправильная установка или недостаток смазки могут привести к преждевременному износу или поломке. Некоторые производители используют специальные инструменты для обеспечения правильной геометрии и натяжения, что критично для надежной работы ШРУСа в условиях эксплуатации.

Трипод

Сборка триподного ШРУСа проста. Выполните следующие шаги:

• Установите пыльник на приводной вал.
• Наденьте шарнир с роликами на шлицы.
• Зафиксируйте шарнир, установив стопорное кольцо в специальную проточку на валу.
• Смазать все контактирующие поверхности.
• Установите корпус.
• Закрепите пыльники.
• Прокрутите механизм вручную, сделав несколько оборотов в разные стороны.

Для наглядности посмотрите видео о сборке наружного и внутреннего ШРУСов.

Замена ШРУСа наружного и внутреннего: подробное видео!

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

1. Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.
2. В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.
3. Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.
4. Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.
5. Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.

ШРУС внутренний, ШРУС наружный… Разбираемся с приводами Матиз!

Инструменты и материалы для сборки

Сборка внутреннего ШРУСа (шарнирно-упругого соединения) требует наличия определенных инструментов и материалов, чтобы обеспечить качественное выполнение работы и долговечность конечного продукта. Ниже перечислены основные инструменты и материалы, которые понадобятся для успешной сборки.

Инструменты

• Набор ключей и головок: Для разборки и сборки ШРУСа необходимы различные размеры ключей и головок. Обычно используются как метрические, так и дюймовые размеры, в зависимости от марки автомобиля.
• Отвертки: Плоские и крестовые отвертки помогут при работе с крепежными элементами, такими как винты и болты.
• Плоскогубцы: Используются для удержания мелких деталей и снятия стопорных колец.
• Молоток: Понадобится для легкого постукивания по деталям, чтобы их освободить или установить на место.
• Пресс: В некоторых случаях может потребоваться пресс для установки подшипников или других компонентов.
• Ключ для затяжки: Специальный инструмент для затяжки гаек на ШРУСах, чтобы обеспечить надежное соединение.
• Калиперы и штангенциркуль: Для измерения размеров деталей и проверки их соответствия стандартам.
• Торцевые головки: Для работы с крепежом, который может находиться в труднодоступных местах.

Материалы

• ШРУС: Основной компонент, который необходимо собрать. Убедитесь, что у вас есть новый или восстановленный ШРУС, соответствующий вашему автомобилю.
• Смазка: Специальная смазка для ШРУСов, которая обеспечивает долговечность и надежность работы. Важно использовать смазку, рекомендованную производителем.
• Стопорные кольца: Эти кольца необходимы для фиксации деталей ШРУСа. При сборке важно использовать новые кольца, чтобы избежать их повреждения.
• Уплотнительные кольца: Обеспечивают герметичность соединения и предотвращают попадание грязи и влаги внутрь ШРУСа.
• Крепежные элементы: Болты, гайки и шайбы, которые могут понадобиться для установки ШРУСа на место.

Соблюдение всех перечисленных рекомендаций по инструментам и материалам значительно упростит процесс сборки внутреннего ШРУСа и повысит качество выполненной работы. Перед началом сборки рекомендуется ознакомиться с инструкцией по эксплуатации вашего автомобиля, чтобы учесть все нюансы и особенности конкретной модели.

Вопрос-ответ

Как крепится внутренний ШРУС?

Со стороны коробки ШРУС крепится к приводу длинными винтами или вставляется на место и удерживается стопорным кольцом внутри механизма коробки переключения передач. Со стороны колеса он фиксируется ступичной гайкой. Может показаться, что срок службы внешнего и внутреннего ШРУСов одинаковый.

Можно ли неправильно установить ШРУС?

80% проблем с ШРУСами вызваны изменением рабочего зазора полувала, 8% — неисправностями или небрежностью при монтаже.

Как понять, что внутренние шрусы неисправны?

Если неисправен внутренний ШРУС, послышится хруст. Руль выворачивается поочередно вправо и влево. Хруст при повороте указывает на поломку наружного ШРУСА. После этого можно вернуть автомобиль на нейтраль и заглушить двигатель.

Какие бывают внутренние шрусы?

На сегодняшний день в передних приводах Нива используется 3 основных типа внутреннего ШРУСа: шариковый, трипоид и Лебро.

Советы

СОВЕТ №1

Перед началом сборки внутреннего ШРУСа убедитесь, что у вас есть все необходимые инструменты и запчасти. Это включает в себя специальные ключи, смазку, защитные перчатки и чистую рабочую поверхность. Подготовка поможет избежать ненужных задержек и обеспечит качественную сборку.

СОВЕТ №2

При разборке старого ШРУСа внимательно изучите его конструкцию и порядок сборки. Это поможет вам лучше понять, как правильно установить новые детали и избежать ошибок. Сделайте фотографии или запишите последовательность, чтобы не запутаться.

СОВЕТ №3

Не забывайте о смазке. Используйте качественную смазку, рекомендованную производителем, и убедитесь, что все компоненты хорошо смазаны перед сборкой. Это поможет продлить срок службы ШРУСа и предотвратить его преждевременный износ.

СОВЕТ №4

После завершения сборки обязательно проверьте все соединения и убедитесь, что детали установлены правильно. Проведите тест-драйв на низкой скорости, чтобы убедиться в отсутствии посторонних звуков и вибраций. Это поможет выявить возможные проблемы до того, как вы вернетесь на дорогу.
