О реечных домкратах: сравнение аксессуаров, как сделать своими руками

Реечные домкраты — важные инструменты для автолюбителей, обеспечивающие поддержку при замене колеса или техническом обслуживании. В статье рассмотрим устройство и принцип работы реечных домкратов, а также критерии выбора модели для кроссоверов, легковых и грузовых автомобилей. Узнаете, как правильно пользоваться инструментом, на что обратить внимание при эксплуатации, а также получите советы по самостоятельному изготовлению домкрата и решению распространенных проблем, таких как недостаточная устойчивость.

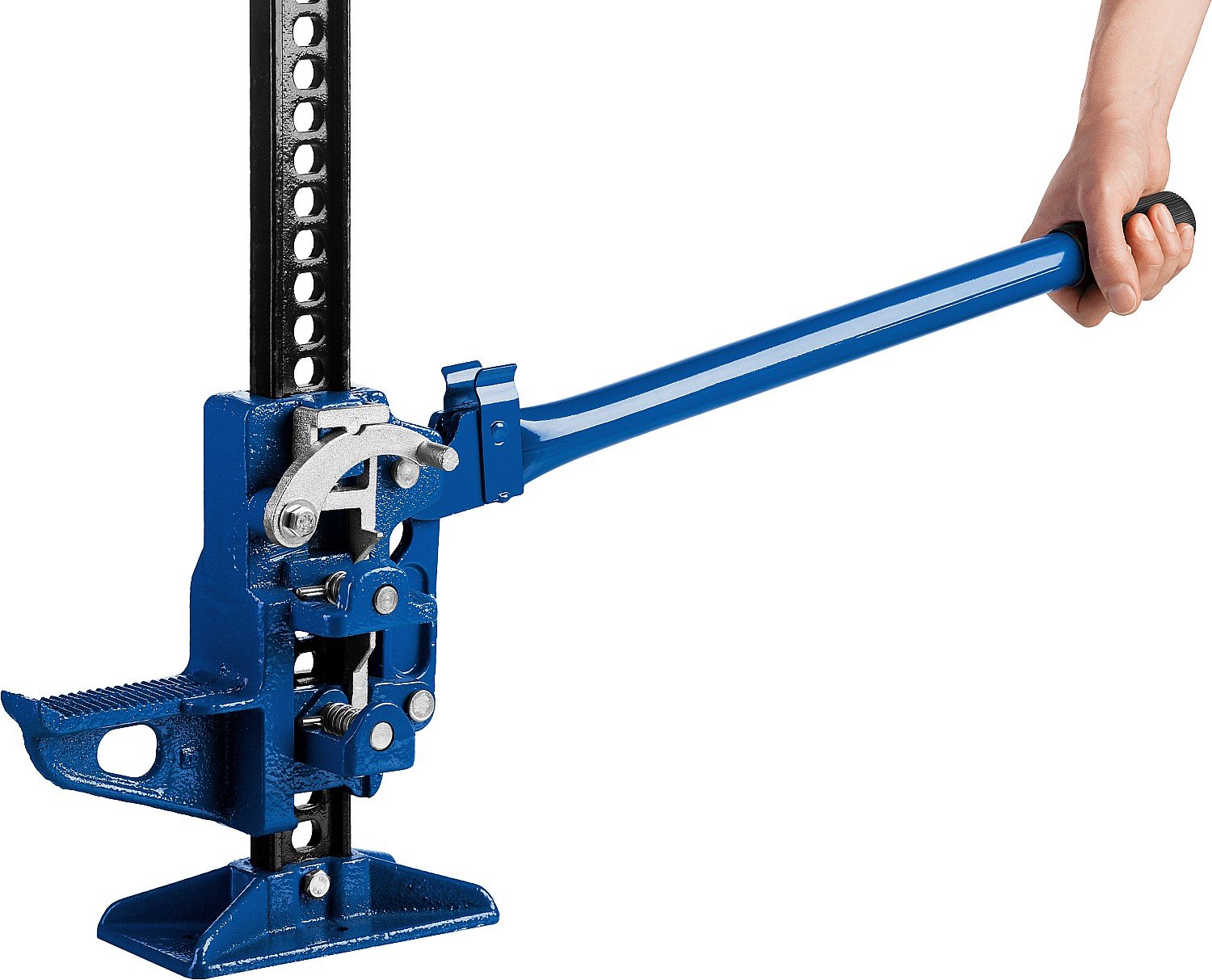

Особенности конструкции реечного домкрата

Среди разнообразия автомобильных домкратов наибольшей популярностью пользуются реечные модели. Основной особенностью этих устройств является конец рейки, который загнут под углом 90 градусов. Это позволяет водителям легко поднимать автомобили с низким клиренсом.

Одним из главных достоинств реечных домкратов является их способность перемещать груз как вертикально, так и горизонтально. При этом процесс подъема и опускания осуществляется без значительных усилий.

Еще одной важной характеристикой реечных домкратов является их низкий подхват. Это позволяет поднимать автомобили, которые практически касаются земли.

Однако у этих конструкций есть и свои недостатки. Например, агрегат, способный поднять груз весом до 5 тонн, будет весить около 40 кг. Кроме того, такие домкраты могут быть громоздкими и неудобными в использовании.

В зависимости от веса поднимаемого груза, реечные домкраты могут быть одноступенчатыми, двухступенчатыми или трехступенчатыми.

Эксперты отмечают, что реечные домкраты становятся все более популярными среди автолюбителей благодаря своей простоте и надежности. Они позволяют быстро и безопасно поднимать автомобили для проведения ремонта или обслуживания. Сравнивая различные модели, специалисты выделяют такие характеристики, как грузоподъемность, высота подъема и скорость работы. Важно также учитывать материалы, из которых изготовлены домкраты, так как это влияет на их долговечность и устойчивость к коррозии.

Для тех, кто хочет сэкономить, существует возможность создать реечный домкрат своими руками. Эксперты рекомендуют использовать качественные металлические детали и тщательно продумать конструкцию, чтобы обеспечить безопасность при эксплуатации. При правильном подходе самодельный домкрат может не уступать заводским аналогам, однако важно помнить о необходимости соблюдения всех норм и правил.

Сравнение реечных домкратов

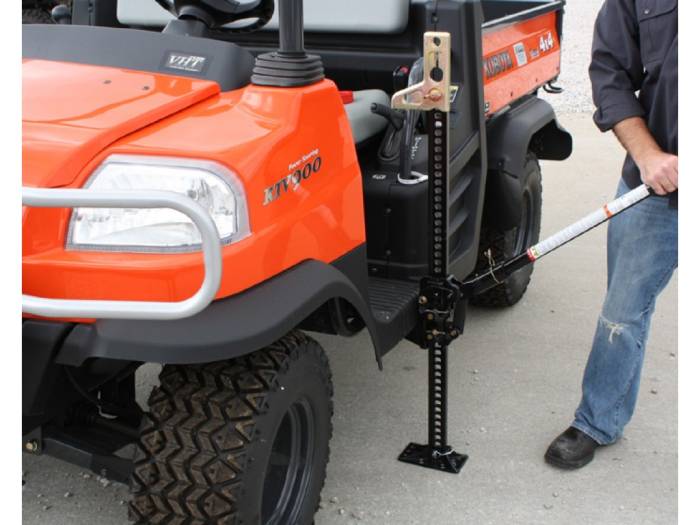

Основные характеристики реечного домкрата, на которые стоит обратить внимание при выборе

При покупке или самостоятельном изготовлении реечных автомобильных конструкций нужно обращать внимание на основные характеристики, которым должен соответствовать качественный инструмент.

На эффективность и безопасность выполнения работ влияют следующие качества:

• Грузоподъемность — в инструкции к домкрату она указывается в тоннах.
• Соответствие опорной площадки установленным нормам. Площадка должна быть устойчивой и не колебаться во время выполнения работ. Поэтому при покупке нужно обращать внимание, чтобы форма основания была правильной.
• Важным параметром при выборе является высота подхвата. Этот элемент может быть разной формы, но на качество выполнения работы показатель не влияет.
• Также особое внимание уделяется высоте подъема. Это разница между расстоянием от подхвата до опорной площадки.
• Усилие, важное для поднятия груза. Оно зависит от максимально допустимой массы. Этот параметр различный у разных типов механизмов.

Важно!На качество работы механизма будет влиять прочность фиксации опорной площадки.

Интересные факты

Вот несколько интересных фактов о реечных домкратах и их использовании:

1. Принцип работы: Реечные домкраты работают на основе механизма зубчатой рейки и шестерни. Когда ручка домкрата вращается, шестерня перемещает рейку, что позволяет поднимать или опускать груз. Этот механизм обеспечивает высокую степень контроля и точности при подъеме тяжелых объектов.

2. Сравнение с другими домкратами: В отличие от гидравлических или винтовых домкратов, реечные домкраты обычно легче и проще в использовании, что делает их идеальными для работы в ограниченных пространствах. Однако они могут быть менее эффективными для подъема очень тяжелых грузов, где предпочтительнее использовать гидравлические домкраты.

3. Самодельные решения: Создание реечного домкрата своими руками возможно с использованием доступных материалов, таких как стальные рейки, шестерни и ручки. Это может быть интересным проектом для любителей DIY, позволяющим не только сэкономить деньги, но и получить уникальный инструмент, адаптированный под конкретные нужды. Важно учитывать прочность материалов и точность сборки для обеспечения безопасности при использовании.

Реечный домкрат своими руками.

Как выбрать качественный инструмент: сравнение производителей и моделей

При выборе домкрата важно учитывать его грузоподъемность. На рынке представлено множество производителей автомобильных инструментов, среди которых особое внимание заслуживает домкрат Hi-Lift. Этот американский бренд уже более века зарекомендовал себя как надежный и качественный.

Чугунные домкраты «Хай-Джеки» пользуются наибольшим спросом. Их можно найти в продаже в двух цветах — красном и черном. Эти устройства завоевали популярность благодаря своей надежности и высоким характеристикам. Однако стоит отметить, что их цена выше, чем у аналогичных моделей других брендов. В отличие от китайских изделий, этот домкрат имеет длину 150 сантиметров, не прогибается и сохраняет прочность в процессе работы. Кроме того, он отличается длительным сроком службы, обеспечивая надежную работу более 15 лет.

Также стоит обратить внимание на реечный домкрат 5т «Матрикс», который позволяет поднимать груз на высоту до 70 см и может использоваться как лебедка.

Опытные автомобилисты советуют выбирать домкрат с крючком или петлей, что позволяет использовать его в качестве лебедки. В оригинальных американских моделях такая функция предусмотрена, в то время как китайские аналоги часто не имеют подобных приспособлений.

Простой и надежный домкрат ДР 5, произведенный в Чехии, имеет грузоподъемность от 2,5 до 10 тонн. У него небольшой рабочий ход, поэтому подъем следует выполнять в несколько этапов.

Для ремонтных мастерских часто выбирают настенные реечные домкраты марки MJW, которые оснащены цилиндрической передачей. Это позволяет поднимать и перемещать груз по горизонтали.

При выборе инструмента важно учитывать, как он будет транспортироваться в автомобиле, так как не каждый багажник сможет вместить устройство длиной 1,5 метра.

Российские домкраты также не уступают по качеству. Они надежны в эксплуатации и имеют доступную цену. В ассортименте российских моделей можно найти множество зубчатых и рычажных домкратов с различной грузоподъемностью, которые эффективно используются на предприятиях и в строительстве.

Если необходимо, можно рассмотреть возможность приобретения комбинированного реечно-винтового домкрата, который способен поднимать грузы до 15 тонн благодаря равномерному распределению нагрузки как на лапу, так и на торец.

Принцип работы

Реечный механизм осуществляет свою работу из-за взаимодействия храпового механизма с рейкой зубчатого вида. При подъеме груза корпус устройства начинает движение по зубчатой рейке. В корпус встроена опора для груза и подъемный рычаг. Механизм находится внутри металлического кожуха. Это не дает попасть пыли, грязи и инородным предметам.

Существенно отличается друг от друга принцип действия рычажного и зубчатого домкрата. В рычажном устройстве корпус двигается по рейке. Для этого используется приводной рычаг. В случае с зубчатым устройством применяется рукоятка с шестеренкой.

В основе работы реечного механического домкрата лежит движение груза между большой и малой площадками этапами. Их разница установлена на рейке.

Реечный домкрат относится к универсальному устройству.

Его принцип работы основан на подъеме авто четырьмя способами:

• За силовые части — перед подъемом домкрат нужно установить на ровное и твердое место. Авто цепляют за пороги и бампер. Благодаря этому можно вытащить его из глубокой колеи.
• За колесный диск.
• За бампер.

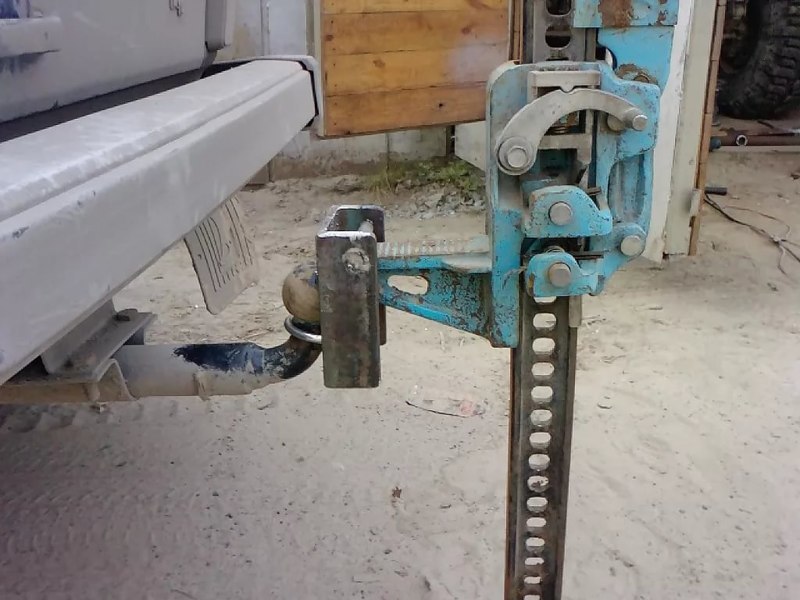

• В качестве лебедки. Благодаря этой функции можно вытянуть машину в нужном направлении.

Подъем груза проводится в следующем порядке:

• Сначала автомобиль фиксируется, чтобы при подъеме он не начал движение. Для этого под колеса подкладываются башмаки.
• Опорная пятка инструмента устанавливается на ровную поверхность.
• Фиксатор ручки поворачивается, она отводится в сторону. Предварительно поднимается переключатель.
• До требуемого уровня ставится клюв площадки.
• Рычаг опускают и поднимают двумя руками. При этом нужно следить за тем, чтобы пятка и клюв оставались в неподвижном состоянии.
• Как только груз будет поднят на нужную высоту, ручка фиксируется горизонтально.

После этого под машину ставится упор, чтобы снять нагрузку с инструмента.

Очень важно! Запрещено работать под машиной, которая зафиксирована домкратом!

Опустить домкрат можно в обратном порядке. Для этого необходимо совершить следующие действия:

• Подъемник ставится под груз и приподнимается в соответствии с инструкцией.
• Далее упор нужно убрать.
• Перед тем как начать опускать груз, ручка должна быть установлена вертикально.
• После этого переключатель опускается до упора.
• Рычаг двигают вверх-вниз до тех пор, пока транспорт не достигнет поверхности.

После того как манипуляция с домкратом будет завершена, ручка фиксируется к рейке в вертикальном положении.

При работе с домкратом нужно быть очень осторожным. Если будет допущен наклон, машина упадет, так как конструкция сама по себе устойчивостью не обладает. Поднятая на большую высоту она может упасть даже от резкого движения ручки домкрата.

Реечный домкрат своими руками (Хайджек). 3D-модель и чертеж. Hi-Lift Jack.

Самостоятельный ремонт реечного домкрата

Реечный домкрат является желаемым инструментом для многих автолюбителей, однако его высокая цена может стать преградой для покупки. Если у вас есть базовые знания в механике и доступ к чертежам, вы можете создать такой домкрат самостоятельно. Самодельный вариант обойдется значительно дешевле, чем заводской.

Для изготовления домкрата вам понадобятся две реечные трубы, которые нужно сварить между собой. Рекомендуется использовать детали из прочной стали. Сваренные элементы должны иметь форму пирамиды. Затем необходимо изготовить верхнее и нижнее основания из стального листа толщиной 5 мм. В верхнем листе следует сделать отверстие для гайки, а в нижнем — для механического прутка, который обеспечит вращение.

Ремонт реечного домкрата сможет выполнить только тот, кто разбирается в технике и умеет работать с чертежами. Конструкция реечных домкратов довольно сложная, они имеют большие размеры и значительный вес, что может затруднить ремонт без помощи специалистов.

Чтобы домкрат служил долго, необходимо соблюдать правила его эксплуатации. В процессе работы инструмент следует регулярно очищать. Если механизм, отвечающий за подъем, загрязняется, его нужно промыть и тщательно высушить. Работы не следует проводить, если механизм не смазан, так как это может привести к преждевременному выходу домкрата из строя. Для смазки рекомендуется использовать только тефлоновую или силиконовую смазку, но не моторное масло, так как оно способствует накоплению грязи и может нарушить плавность работы устройства.

В сложных условиях эксплуатации, например, на бездорожье, реечный домкрат становится незаменимым помощником. Срок его службы и надежность напрямую зависят от соблюдения правил использования.

Советы по безопасному использованию реечного домкрата

Использование реечного домкрата требует соблюдения определенных правил безопасности, чтобы избежать несчастных случаев и повреждений. Вот несколько ключевых советов, которые помогут вам безопасно работать с этим инструментом.

1. Ознакомьтесь с инструкцией: Прежде чем использовать реечный домкрат, внимательно прочитайте инструкцию производителя. В ней содержатся важные рекомендации по эксплуатации, техническим характеристикам и ограничениям по весу.

2. Проверка состояния домкрата: Перед началом работы убедитесь, что домкрат находится в хорошем состоянии. Проверьте наличие механических повреждений, коррозии и утечек масла. Если вы заметили какие-либо дефекты, не используйте домкрат до их устранения.

3. Правильная установка: Установите домкрат на ровной и твердой поверхности. Избегайте использования его на наклонных или мягких участках, так как это может привести к его опрокидыванию. Убедитесь, что опорная площадка домкрата надежно соприкасается с подъемным объектом.

4. Использование дополнительных опор: При подъеме тяжелых предметов всегда используйте дополнительные опоры, такие как подставки или подпорки. Это обеспечит дополнительную безопасность и предотвратит случайное падение поднятого объекта.

5. Не превышайте грузоподъемность: Каждый реечный домкрат имеет свою максимальную грузоподъемность. Никогда не превышайте этот лимит, так как это может привести к поломке домкрата и травмам.

6. Держитесь подальше от подъемного объекта: Во время подъема и опускания объекта старайтесь находиться на безопасном расстоянии. Не стойте под поднятым грузом и не позволяйте другим людям находиться в опасной зоне.

7. Обратите внимание на окружающую среду: Убедитесь, что вблизи нет посторонних предметов, которые могут упасть или помешать работе. Также избегайте работы в условиях плохой видимости или при неблагоприятных погодных условиях.

8. Регулярное обслуживание: Проводите регулярное техническое обслуживание реечного домкрата. Смазывайте механизмы, проверяйте уровень масла и следите за состоянием всех деталей. Это поможет продлить срок службы инструмента и обеспечить его безопасную эксплуатацию.

Соблюдение этих простых, но важных правил поможет вам безопасно использовать реечный домкрат и избежать неприятных ситуаций во время работы.

Вопрос-ответ

Как устроен реечный домкрат?

Речно-зубчатый домкрат состоит из верхней головки, нижней лапы, ручки-скобы для перемещения, рукоятки для приведения его в движение, а также трещоточного механизма, который при надобности выполняет функцию фиксации груза на весу.

Домкрат реечный виды?

Реечные домкраты разделяются на два вида по принципу работы: рычажные и зубчатые. В рычажных домкратах установлен приводной рычаг, который в процессе работы выдвигает рейку. В зубчатых домкратах установлена приводная рукоять, которая приводит в движение шестерню (выполняет функции приводного рычага).

Нужно ли смазывать реечный домкрат?

Использование домкрата без надлежащей смазки может привести к ухудшению его производительности и повреждению домкрата. Домкрат не является самосмазывающимся механизмом. Проверяйте домкрат перед использованием и при необходимости смазывайте.

Советы

СОВЕТ №1

Перед покупкой реечного домкрата обязательно ознакомьтесь с его техническими характеристиками и грузоподъемностью. Убедитесь, что выбранная модель соответствует вашим потребностям и может безопасно поднять необходимый вес.

СОВЕТ №2

Если вы планируете сделать реечный домкрат своими руками, тщательно изучите чертежи и материалы. Используйте качественные и прочные компоненты, чтобы обеспечить надежность и безопасность конструкции.

СОВЕТ №3

При использовании реечного домкрата всегда следите за его состоянием. Регулярно проверяйте механизмы на наличие износа и повреждений, чтобы избежать несчастных случаев во время работы.

СОВЕТ №4

Не забывайте о безопасности: используйте защитные очки и перчатки при работе с домкратом, а также следите за тем, чтобы рабочая зона была свободна от посторонних предметов и людей.
