Мультиметр dt 830b как прозвонить

мультиметр dt-830b прозвонка цепи Как правильно прозванивать мультиметром?

Выставляете прибор на измерение сопротивления (Ом или кОм, смотря что нужно проверять) обозначенное как Ω и прозваниваете. Простой провод нужно звонить параметром 200, диоды — со значком диода. Показывает 1, значит цепь разорвана, другие цифры — омы или килоомы.

так куда вклюсать суда или суда?

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

— Красный щуп в гнездо V Ω mA

— Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера) На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Мультиметр dt830b инструкция по применению

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

• ⚡куда правильно подключать измерительные щупы
• ⚡в какое положение устанавливать переключатель для замеров разных величин

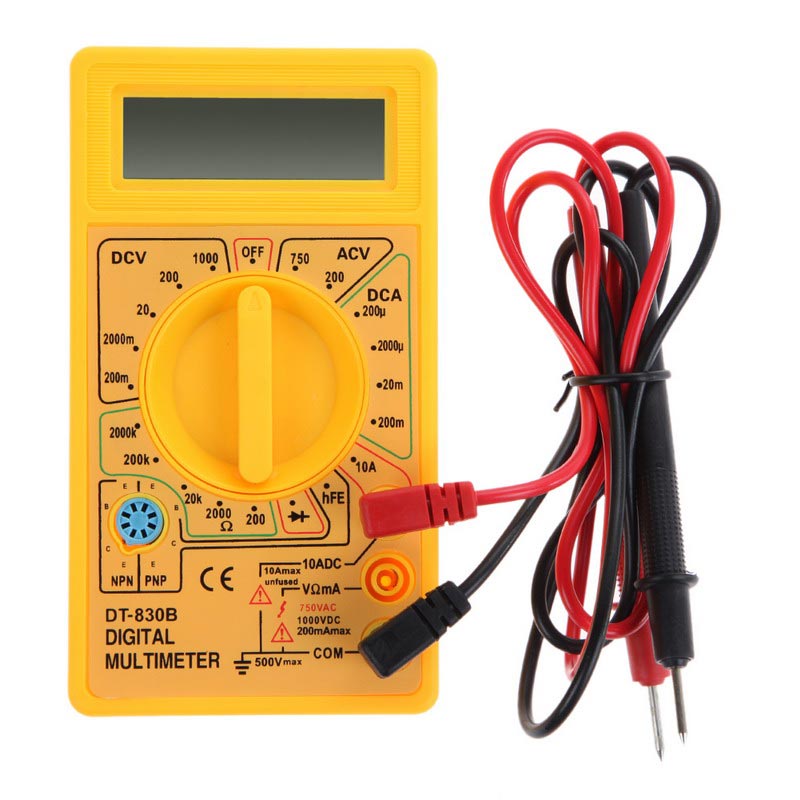

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

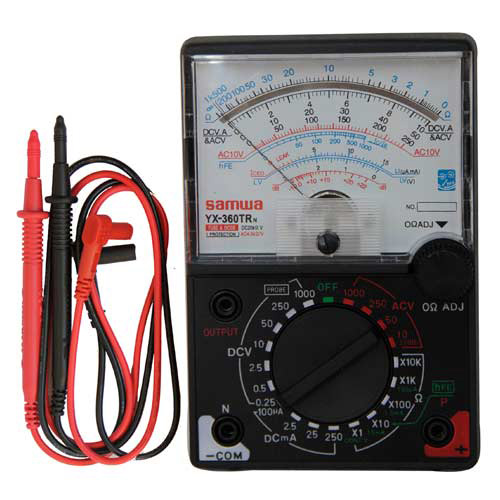

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

• ⚡не производите замеры во влажном помещении
• ⚡не переключайте пределы измерений в момент самих замеров
• ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
• ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Потомственный мастер

Электричество, сантехника, установка бытовой техники. Просто о сложном

Как правильно пользоваться мультиметром для чайников.

Статья будет большая, так что приготовьтесь. Можете читать ее в несколько заходов. По мере добавления статей, часть материала будет «кочевать» на другие статьи, а здесь останутся ссылки.

Итак, мультиметр вы выбрали, благодаря моей предыдущей статье, и теперь вы хотите научиться им пользоваться. Сразу скажу, что ничего сложного при работе с мультиметром нет. Главное воткнуть измерительные щупы в «правильные» гнезда и верно выставить функцию измерения и ее предел.

Рассмотрим две наиболее подходящие модели для новичков.

Как пользоваться мультиметром DT-830B

Недорогое техническое решение, которое обладает наиболее распространенными функциями измерения. Подходит для бытового нечастого применения. Пределы измерений рассматривать не буду, поскольку их в интернете полно. Ну а как измерять, расскажу после обзора другой модели. Выпускается несколько модификаций. Модификация означает добавление различных функциональных возможностей. Неудобство данной модели в том, что при неправильном выставленном режиме измерений существует вероятность сжечь мультиметр, поэтому пользоваться им надо очень внимательно. В общем, он очень капризно относится к издевательствам над своей персоной.

Как пользоваться мультиметром DT-266

Вы наверное сразу обратили внимание на оранжевые клещи в верхней части прибора. Этот прибор обладает не таким широким функционалом, как предыдущая модель, но он имеет функцию измерения переменного тока (до 1000 ампер) и к нему выпускается специальная приставка, позволяющая «превратить его в мегомметр. А еще в нем есть кнопка «hold» — кнопка удержания результатов, которая расположена в верхней части боковой правой стенки. Если ее нажать во время измерения, на дисплее зафиксируется измеренное значение и сбросится только после того, как кнопка «hold» будет отпущена.

Кнопочка «hold» может располагаться в неожиданных местах, например в центре переключателя (как на этой модели), что не всегда удобно, поскольку возможно случайное нажатие. Если ваш мультиметр вдруг «перестал» работать, то есть цифры на дисплее замерли и не выводятся результаты измерений, присмотритесь внимательно: на дисплее может появиться значок «h» или «hold», что будет означать, что нажата кнопка удержания результатов.

Когда определитесь с моделью, внимательно обращайте внимание на буквенный индекс в названии модели при покупке в магазине. Например, модель DT-830 — это базовая модель. Буква или последняя цифра с буквой в названии модели отвечают за его дополнительные возможности: прозвонка, генератор сигнала, различный предел измерения, измерение температуры и т.д.

В продаже имеется набор щупов со специальными наконечниками, которым удобно пользоваться в разных ситуациях. Это могут быть «крокодилы», зажимы, клеммы, иголки и многое другое.

Как пользоваться цифровым мультиметром

Ну, а теперь приступим к обучению. Для примера возьмем многострадальный DT-830В. Картинка кликабельна, то есть вы можете нажать на нее для увеличения. И для начала рассмотрим, как его подготовить к работе.

В правой нижней части располагаются гнезда для установки щупов. Черный щуп всегда устанавливается в гнездо «COM».

В зависимости от того, что вы хотите измерить, красный щуп устанавливается либо в гнездо «10ADC» (в этом случае предел измерения 10А. На мультиметре это положение и гнездо обведены красным контуром) и измерения до 10 ампер возможны только в этом положении переключателя. Важная особенность: при измерении тока щупы между собой замыкаются внутри прибора, то есть, если вы таким образом попробуете измерить напряжение, то устроите короткое замыкание. Если разобрать мультиметр, то можно увидеть, что гнезда «10А» и «COM» соединены между собой толстой проволокой. ВСЕГДА ПОМНИТЕ ОБ ЭТОМ. ) Максимальное значение тока, которое можно измерить таким образом — 10 ампер (для этого мультиметра), причем аббревиатура ADC означает, что измерить можно только постоянный ток. При измерении переменного напряжения на дисплее ничего не будет отображаться.

Диапазоны измерения и пределы

Второе гнездо для красного щупа «VΩmA» означает, что можно измерить:

• V — volt (напряжение)
• Ω — om (сопротивление)
• mA — milliamper (ток в миллиамперах).

/> В этом гнезде при выборе диапазона «hFE» можно измерить одноименный параметр транзисторов или проверить светодиод.

Это, так называемый, режим «прозвонки». Встроенный зуммер начнет издавать звук, если измеряемое сопротивление ниже 1000 Ом, или 1 кОм (это одно и то же значение, только по разному пишется). В каждой модели может устанавливаться свой порог срабатывания-не срабатывания зуммера.

/>Пределы измерения переменного напряжения:

• 750 — от 0 до 750 вольт
• 200 — от 0 до 200 вольт

Пределы измерения постоянного напряжения:

• 200m — от 0 до 200 милливольт
• 2000m — от 0 до 2 вольт
• 20, 200, 1000 — от 0 до 20, 200 и 1000 вольт соответственно

Пределы измерения сопротивления:

• 200, 2000, 20k, 200k, 2000k — от 0 до указанного диапазона, измеряется в Омах, приставка k в данном случае означает «кило», то есть полученное значение нужно умножить на 1000.

Пределы измерения постоянного тока:

• 200μ, 2000μ, 20m, 200m — от 0 до указанного диапазона, измеряется в амперах, в данном случае μ — это микроамперы (нужно разделить на 1000000) и m — это миллиамперы (нужно разделить на 1000)

При положении переключателя в позицию «Off» мультиметр выключается.

Как снимают показания мультиметра и основные правила пользования

Мультиметр сразу показывает численное значение измеряемой величины с учетом предела измерения (мега, кило, мили, микро, нано, пико и т.д.) При измерении любой величины, держите щупы только за изолированную часть (за исключением метода нахождения фазного провода, о котором я напишу ниже). Не касайтесь за металлические иголки щупов: как минимум, вы повлияете на результат измерения, как максимум вас может ударить током. Перед каждым применением осматривайте изоляцию щупов, если увидите трещину, обмотайте ее изолентой или замените щуп и ни в коем случае не пользуйтесь щупами с поврежденной изоляцией при проверке напряжения (в том числе при измерении тока в сетях с напряжением) свыше 42 вольт. Перед тем, как приступить к измерению, проверьте, правильно ли установлены щупы в соответствующие гнезда, правильно ли выставлен режим и предел измерения. Возле гнезд всегда нарисованы пределы измерения, поэтому не пытайтесь выполнить измерение с заведомо завышенными значениями: как минимум прибор выдаст предупреждающий сигнал, как максимум выйдет из строя и, скорее всего, придется покупать новый. Начинать измерение тока или напряжения (если вы не знаете примерного значения измеряемой величины) лучше всего с верхнего диапазона (максимального), постепенно снижая до получения результата. Цифра 1 на дисплее будет означать, что измеряемая величина больше, чем допустимый диапазон, например, стоит диапазон 0-200 Ом, а вы измеряете сопротивление 300 Ом, на дисплее будет цифра 1, значит надо переключить мультиметр в диапазон 0-2000 (или 2k). Цифра 0 означает, что предел измерения слишком высокий и становится своего рода погрешностью, а потому не может отобразиться, например, вы измеряете то же сопротивление 300 Ом в диапазоне 2000k. Поскольку мультиметр в этом случае показывает результат: «0000 (показываемое значение) 300» (цифры, которые не показываются, но измеряются, поскольку стоит приставка «кило» или «0000300», а так как количество регистров (отображаемых знаков на дисплее) ограничено четырьмя — вы увидите лишь ноль. В этом случае нужно понижать выбранный диапазон. Переключение диапазонов при измерении сопротивления можно делать, не убирая щупы. При измерении тока и напряжения желательно (если это недорогая модель) во избежание недоразумений и покупки нового прибора, обесточивать цепь или снимать щупы. Совет! Всегда держите под рукой запасную батарею. Обычно в мультиметрах используется батарея типа «Крона», которая редко применяется дома, поэтому, когда она сядет, придется бежать в магазин, если он ещё будет работать. Батареи хранятся длительное время (до 10 лет), а в тестере садится самое долгое за 4 года, поэтому запасная всегда будет кстати.

Наконец, мы добрались до непосредственного применения полученных знаний.

Как измерить напряжение мультиметром

Это очень простая процедура. Здесь нужно коснуться такого понятия, как потенциал. То есть, при измерении напряжения, мы сравниваем разницу потенциалов двух проводов, выводов и т.д. Следовательно, чтобы измерить напряжение, нам нужно выставить предполагаемый предел измерения (если это бытовая розетка 220 вольт, то предел измерения «200» нам не подойдет, значит, ставим «750»), установить щупы в правильные гнезда и коснуться двух контактов в розетке. Отображаемый результат и есть значение измеряемого напряжения.

При измерении постоянного напряжения, на дисплее может быть отображен знак «-«, а может не отображаться. Зависит это от того, какой потенциал на черном щупе, который включен в гнездо «COM». Если на черном щупе отрицательный провод (минус), то на дисплее ничего не будет отображено, будет просто показано значение напряжения, а если на черном щупе положительный провод (плюс), то на дисплее появится знак «-» и это будет означать что полярность обратная. Поэкспериментируйте с любой батарейкой, чтобы было проще понять и запомнить.

Как определить фазу мультиметром

Для этого одним щупом (при поиске фазы переменного напряжения неважно, каким именно) касаемся любой заземленной поверхности (батарея, водопровод, канализация, провод заземления и т.д.), а вторым щупом касаемся по очереди каждой жилы кабеля, в котором хотим найти фазу. Фазный провод покажет значение в пределах 220-240 вольт. Есть и второй вариант, если поблизости не видно заземленных металлических поверхностей: один щуп зажимаем в руке, вторым также, по очереди, касаемся жил кабеля. Фазный провод в этом случае может показать различные значения (обычно от 60 до 240 вольт, в зависимости от того, на какой поверхности и в какой обуви вы стоите). Не пугайтесь, током вас в этом случае не убьет ( но для этого касаться за неизолированную часть щупа, которым вы ищете фазу — нельзя. То есть, один щуп у вас зажат в руке, а второй вы держите строго за изолированную часть) , поскольку при измерении напряжения есть такое условие: вольтметр должен обладать большим внутренним сопротивлением, чтобы исключить влияние на измеряемую цепь. То есть, ток, который протекает через щупы, очень маленький и не всегда вы можете его даже ощутить, а если вдруг и ощутите, то в виде легкой щекотки, что абсолютно не смертельно. Данный способ требует предельной концентрации внимания, поскольку является условно безопасным. То есть, если вы все делаете правильно, то ничего опасного не случится, но в случае неправильных действий током может и ударить.

Как измерить ток мультиметром

Как известно из школьного курса физики, ток протекает по замкнутому контуру. Следовательно, для измерения тока необходимо разомкнуть один из проводов контура, что удобно делать при помощи клеммников «Wago» для мягких проводов (их можно разглядеть на фотографии, она кликабельна). Будьте внимательны. Я уже говорил, но обращу внимание еще раз, в режиме измерения тока внутреннее сопротивление прибора равно нулю. То есть щупы в данном случае превращаются в один провод и если вы попытаетесь в режиме измерения тока произвести замер напряжения, у вас получится короткое замыкание. И в лучшем случае выбьет автомат, в худшем придется покупать новый мультиметр. Ну и, конечно же, нужно правильно определить тип тока: переменный или постоянный. Здесь не критично, если выберете неправильный тип, прибор просто ничего не будет показывать. Важно. Установку щупов в цепь производить только при отключенном напряжении. И так же важно, внимательно прочитать на самих щупах, сколько по времени они могут выдержать максимальный ток (как правило, 10 секунд), дальше начнется нагрев провода, оплавление изоляции и поход в магазин за новыми щупами.

Измерение тока клещами

Подходит только для переменного тока! Сделать это чуть проще, чем обычным мультиметром. В этом случае разрывать контур не требуется, но измерение производится исключительно на одном проводе контура. То есть, если в клещи поместить оба провода контура (просто одеть клещи на сетевой шнур, например), то вы увидите нулевое значение тока. Связано это с тем, что ток, протекающий по одному проводу, по второму протекает в обратном направлении, то есть, при измерении токи складываются, и получается нулевое значение. В общем, при любом измерении токовыми клещами они одеваются только на один провод. Или на несколько, если вы хотите узнать сумму токов, но учитывайте, что токи могут и вычитаться. Выставить нужный предел измерения и произвести замер.

Как измерить сопротивление мультиметром

Здесь все просто. С помощью «крокодилов», если у вас они есть, или просто прикасаетесь щупами к разным концам сопротивления (лампочки, провода и т.д.) производите замер. Если значение 1 — повышаете диапазон, если значение 0 — понижаете. В данном случае стоит предел 20k, то есть максимальное значение 20.000 Ом (или если точнее, в данной модели 19.999 Ом). Показанный результат отображается в килоомах, значит 2,83 кОм, чтобы получить омы, нужно умножить на тысячу и получим 2830 Ом. В режиме измерения сопротивления к измеряемому участку прикладывается небольшое напряжение. Сопротивление вызывает падение напряжения. Это падение напряжение посредством специального алгоритма в приборе преобразовывается в значение сопротивления.

Режим «прозвонки»

Ничем не отличается от измерения сопротивления, но переключатель ставится в положение «прозвонки». Если цепь целая и сопротивление ниже 1 кОм (у других моделей может быть другой предел), мультиметр начнет пищать.

Как прозвонить провод мультиметром

Если имеется кусок провода с одноцветной изоляцией, и вы хотите узнать где и какой провод, вам потребуется запастись разноцветной изолентой, или одним цветом узкой изоленты, или специальными маркерами для проводов (не те, которые рисуют, а которые наклеиваются или прищелкиваются, специальные пластиковые крепежки). Если вы можете дотянуться до обоих концов провода, то сложностей никаких. Обязательное условие — жилы проводов не должны замыкаться между собой. В режиме прозвонки можно касаться металлических частей щупа, на измерениях это никак не скажется. Берете провод с одного конца кабеля, прикладываете его к щупу, а вторым щупом по очереди касаетесь проводов с другой стороны кабеля. Как только запищит, помечаете провод маркером или изолентой требуемого цвета. Так поступаем со всеми проводами в кабеле.

Что делать, если один конец кабеля находится на значительном расстоянии от другого? Самое сложное тут будет начало. В этом случае придется побегать. Все изображения кликабельны

alt=»Как прозванивать провода» width=»300″ height=»46″ />Сначала на одном конце скручиваем две жилы вместе (естественно, сами жилы, а не просто провод в изоляции, нужен непосредственный контакт) и помечаем (просто пометка двух проводов). Затем на другом конце находим эти два провода и помечаем (просто пометка, что именно эти два провода).

alt=»как прозвонить провод» width=»300″ height=»46″ />Опять идем к первому концу, разъединяем провода и один из использованных проводов (на нашем примере один из серых) скручиваем с третьим. Снова идем к другому концу и находим замкнутые провода. Теперь у вас будет прозваниваться один помеченный провод и какой-то еще. Помеченный серый провод теперь можно заменить нужным цветом, второй серый провод можно оставить без изменений. Для третьего провода используете третий цвет.

Что у нас получилось. Теперь нам четко известны три провода. Скручиваете неизвестные провода с известными, вызываниваете и помечаете неизвестные провода.

Как проверить светодиод мультиметром

Обычный диод можно проверить в режиме прозвонки или проверки сопротивления. Исправный диод должен показывать наличие сопротивления только в одном направлении, если черный щуп подключен к аноду (отрицательному концу диода), а красный к катоду (положительному концу диода). Если диод показывает сопротивление в обоих направлениях или не показывает ни в одном, значит он неисправен. Но светодиод начинает пропускать ток (и светиться) только в определенном диапазоне напряжений. Следовательно, при прозвонке или измерении сопротивления напряжения для открытия светодиода может не хватить, тогда на помощь приходит гнездо для проверки транзисторов и режим hFE. Для секции NPN: анод в отверстие С (коллектор), катод в E (эмиттер). Для секции PNP – с точностью до наоборот. Наглядно проверка показана на рисунке. Определить анод и катод на новом светодиоде несложно, в большинстве случаев катод обычно короче анода. Если светодиод на плате, то как правило, на ней же есть обозначения в виде «+» и «-«. Других вариантов определить полярность нет, только если по каталогу, зная тип светодиода.

Проверка аккумулятора мультиметром

Тестером вы сможете лишь определить напряжение. Состояние же аккумулятора нужно проверять специальным устройством, которое создаст нагрузку и вызовет просадку напряжения. То есть сказать, исправен ли аккумулятор и пригоден ли к дальнейшему использованию при помощи мультиметра вы не сможете.

Проверка конденсатора мультиметром

Для этого требуется мультиметр с данной функцией. Желательно не использовать провода, или они должны быть короткими насколько это возможно. Существует специальный измерительный мост, для точного определения емкости и с большим диапазоном измерений (мультиметры в большинстве своем предлагают измерение в пределах 2 нФ-20 мкФ). Есть еще один способ проверки для конденсаторов большой емкости (более 1 мкФ). В режиме измерения сопротивления (20k — 2000k) подсоединяете щупы на конденсатор. Мультиметр сначала показывает «0», постепенно значение увеличивается до «1», это косвенно говорит об исправности конденсатора но не показывает его емкость и это не значит, что если подать на него напряжение, конденсатор окажется исправным. Данный метод основан на принципе конденсатора пропускать только переменный ток. При подаче постоянного напряжения происходит заряд (через щупы протекает ток, и тестер думает, что он измеряет сопротивление и показывает какие-то значения), когда заряд завершается, ток протекать перестает (тестер думает, что он измеряет бесконечно большое сопротивление и показывает значение «1»). Еще один способ узнать емкость конденсатора подходит для переменного напряжения. Существует формула емкостного сопротивления, где π — число пи (3,14), f — частота сети (50 Гц), С — емкость конденсатора в фарадах. Из нее несложно узнать значение емкости при известном сопротивлении Xc. Для этого нам придется собрать схему с конденсатором (на вилку прикрутить конденсатор) и измерить ток при включении конденсатора в сеть. Далее обратиться к закону Ома: I=U/R, и узнать искомую величину R=U/I. Полученное значение подставить в формулу емкости: C=1/ωXc и разделить полученное значение на 1000000, чтобы получить емкость в микрофарадах. Этот способ не подходит для электролитических конденсаторов, предназначенных для работы в сетях постоянного напряжения. Если такой конденсатор подключить в сеть переменного напряжения то рано или поздно он сначала сильно нагреется, а потом выйдет из строя.

Как проверить индуктивность мультиметром

Обычным мультиметром никак. Косвенных методов известных мне нет. Можно только определить целостность провода в режиме прозвонки. Как вариант, можно использовать предыдущую схему, но тут необходимо снизить напряжение. И по аналогии с предыдущей схемой сделать расчет для индуктивности. Формула индуктивного сопротивления немного отличается: X_L=ωL, где L — индуктивность, Х_L — индуктивное сопротивление, ну а ω смотрите в предыдущем абзаце.

Как проверить мультиметр.

Определить погрешность вы можете только на калиброванных значениях. То есть, либо сдавать в лабораторию, где проведут точные измерения и скажут погрешность прибора на различных диапазонах, либо сделать высокоточные схемы для проверки напряжения, тока и сопротивления. Поверку следует делать раз в год. По факту, вам такая бешеная точность не требуется. А вообще, для высокоточных измерений потребуется покупать профессиональные модели тестеров, но для домашнего использования покупать прибор по заоблачным ценам нет смысла.

На этом я с вами прощаюсь.

С наилучшими пожеланиями, Я!
