Кривошипно-шатунный механизм — принцип действия, обслуживание, диагностика и неисправности

Кривошипно-шатунный механизм (КШМ) — ключевой элемент двигателей внутреннего сгорания, преобразующий линейное движение поршней в вращательное движение коленчатого вала. Понимание его работы, обслуживания и диагностики важно для поддержания работоспособности двигателя и предотвращения поломок. В статье рассмотрим основные неисправности, их причины и способы решения, что поможет автолюбителям и специалистам в диагностике и ремонте, а также продлит срок службы двигателя.

Для чего нужен кривошипно-шатунный

Система преобразует циклические движения в вращательные, возникающие при сгорании топлива. Шатунный механизм генерирует, преобразует и передает энергию, которую используют другие компоненты автомобиля, воздействуя на двигатель.

Эксперты в области машиностроения подчеркивают важность кривошипно-шатунного механизма как ключевого элемента в двигателях внутреннего сгорания и некоторых типах машин. Принцип его действия основан на преобразовании вращательного движения коленчатого вала в поступательное движение поршня, что обеспечивает эффективное сжигание топлива и работу двигателя. Регулярное обслуживание, включая смазку и проверку натяжения ремней, критически важно для предотвращения износа и поломок. Диагностика состояния механизма включает в себя визуальный осмотр, а также использование современных диагностических приборов для выявления возможных неисправностей, таких как износ подшипников или трещины в шатунных штангах. Игнорирование этих аспектов может привести к серьезным повреждениям и дорогостоящему ремонту, что подчеркивает необходимость внимательного отношения к этому важному компоненту.

Кривошипно шатунный механизм назначение устройство основные неисправности

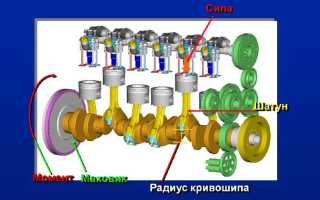

Как устроен кривошипно-шатунный механизм

Узел состоит из 3 основных частей:

• кривошип;
• шатуны;
• поршни.

Перед рассмотрением шатунно-поршневой группы нужно обращать внимание на все детали КШМ. Шатунно-поршневая группа входит в шатунный механизм.

Кривошипно-шатунный механизм состоит из подвижных и неподвижных деталей:

1. Блок. В нем находятся поршни, цилиндры и гильзы. Они двигаются внутри гильзы.
2. Шатуны. Элементы, используемые для соединения поршневой системы и коленвала. Шатунно-поршневая группа отвечает за подвижность системы. Шатуны имеют вид перемычки. Она крепится с двух боков. Крепление к поршню: палец устанавливается для подвижного шарнирного соединения поршня с шатуном. Соединение при помощи пальца способствует перемещению детали в определенной плоскости. Шатун работает в посадочном месте, т. е. в шатунной шейке. В связи с этим он двигается там же, где и соединение.
3. Коленчатый вал. Ось, проходящая через сам вал, опорные шейки и фланец маховика. Обратите внимание, что шатунные шейки помещаются за осью вала. Это позволяет им вращаться вокруг вала во время его движения. В момент резкого торможения коленчатый вал складывается из сил давления газов и инерционных сил массы.
4. Маховик. Механизм, накапливающий энергию. Его использование необходимо, чтобы мотор работал ровно. Эта деталь помогает узлу не тормозить в «мертвой точке».

Другие составляющие двигателя: газораспределительный механизм, система охлаждения, блок-картер, клапаны, оси вращения, распредвалы и пр. — нужны для правильной работы КШМ.

Интересные факты

Вот несколько интересных фактов о кривошипно-шатунном механизме:

1. Принцип работы: Кривошипно-шатунный механизм преобразует линейное движение поршня в вращательное движение коленчатого вала. Это достигается за счет того, что кривошип, прикрепленный к коленчатому валу, вращается, заставляя шатун двигаться вперед и назад, что, в свою очередь, приводит в движение поршень в цилиндре.

2. Историческое значение: Кривошипно-шатунный механизм был изобретен еще в античные времена, и его использование в паровых машинах в XVIII веке стало одним из ключевых факторов промышленной революции. Это изобретение позволило значительно повысить эффективность машин и механизмов, что способствовало развитию различных отраслей промышленности.

3. Диагностика неисправностей: Одной из распространенных проблем в кривошипно-шатунном механизме является износ подшипников и шатунов. Для диагностики неисправностей механизма часто используются методы вибрационного анализа и термографии. Эти методы позволяют выявить аномалии в работе механизма до того, как они приведут к серьезным повреждениям, что может сэкономить время и средства на обслуживание.

Кривошипно-шатунный механизм (КШМ).

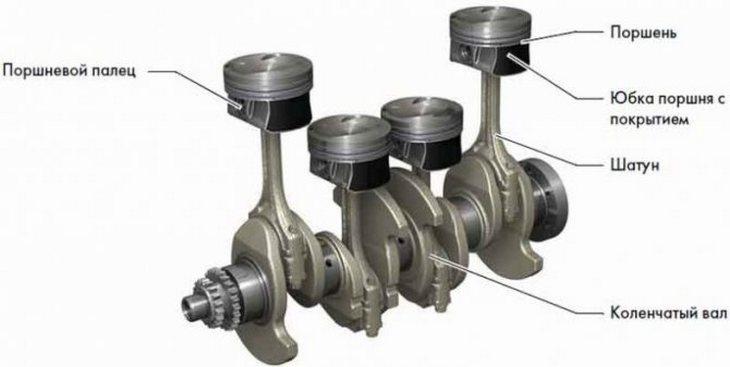

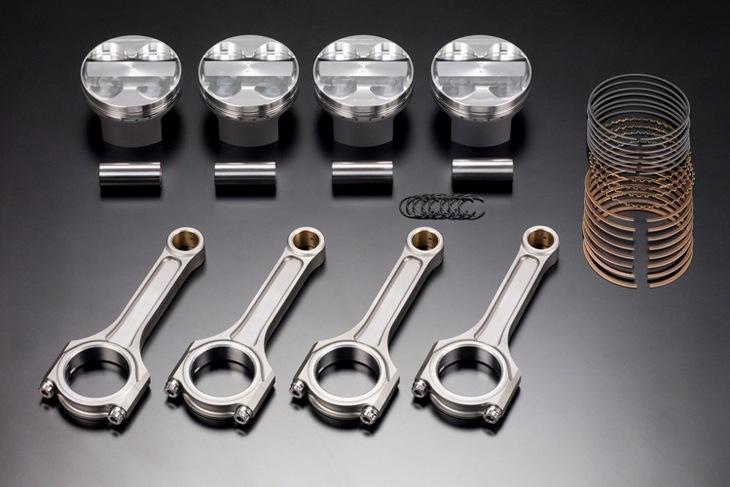

Подвижная рабочая группа кривошипно-шатунного механизма

К подвижным компонентам кривошипно-шатунного механизма (КШМ) относятся:

1. Поршень. Этот элемент перемещается внутри цилиндра. С одной стороны его толкают продукты сгорания, с другой — вращение вала. Для герметичности на поршне установлены кольца, предотвращающие утечку мощности, что повышает эффективность работы двигателя.

2. Шатун. Соединительная деталь между валом и поршнем. Верхняя головка шатуна фиксируется пальцем, а нижняя — с помощью крышки. Для снижения трения используются шатунные вкладыши — подшипники скольжения в виде полукруглых пластин.

3. Коленвал. В центре узла находится ось, служащая опорой в блоке цилиндров. На оси расположены шатунные шейки для соединения с шатунами. При движении вниз нижняя часть коленвала вращается, что происходит одновременно с перемещением поршня. Опорные элементы размещены на подшипниках, коренная шейка находится в картере. Шейки соединены щеками и имеют противовесы.

4. Маховик. Устанавливается на торце коленвала и крепится к фланцу. Он вращается вместе с валом и смягчает рывковые нагрузки, поддерживая вращение коленвала. Часть энергии используется для его работы.

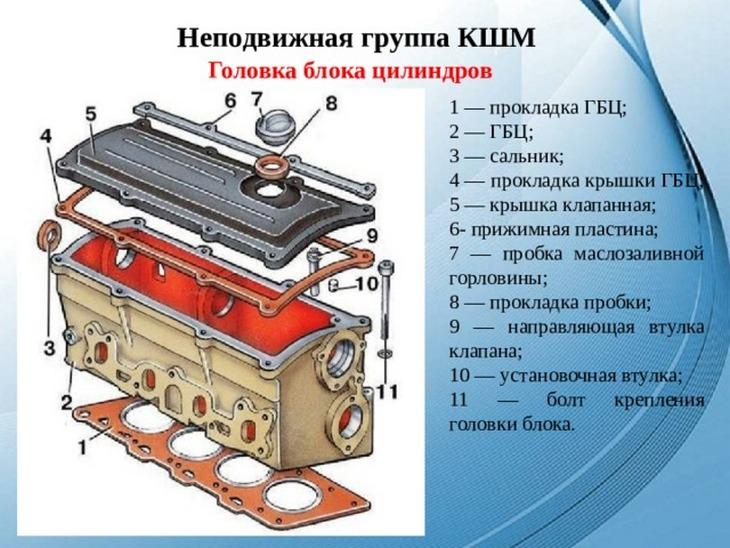

Неподвижная группа кривошипно-шатунного механизма

Неподвижные детали КШМ содержат:

1. Блок. Конструкция, в которой расположены цилиндры, посадочные элементы, охладительные системы и т. п.
2. ГБЦ. Он монтируется на блок. Необходим, чтобы закрывать его с верхней части. Есть отверстия, необходимые для клапанов. В нижней части устанавливается прокладка. В этой запчасти предусмотрены отверстия для цилиндров и крепежей. Вверху — клапанная крышка. Под ней — прокладка.

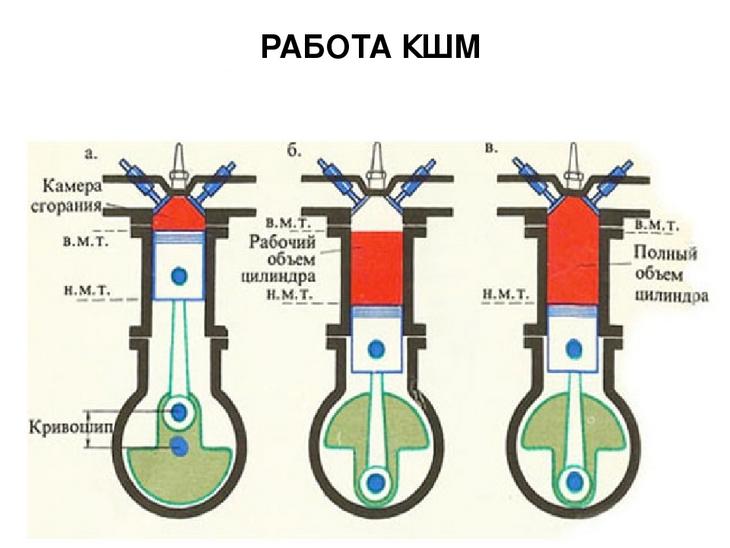

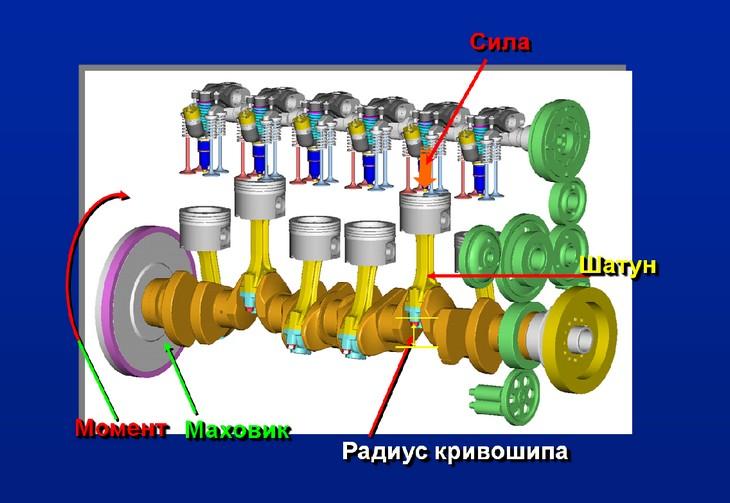

Принцип работы кривошипно-шатунного механизма

Кривошипно-шатунный механизм преобразует энергию сгорания топлива в механическую силу. Рассмотрим его работу:

1. В цилиндрах смешиваются распыленное топливо и воздух, что приводит к мгновенному сгоранию смеси. Цилиндр расположен горизонтально, что способствует быстрому расширению воздуха. Он находится в блоке картера.
2. Перед сгоранием топлива поршень находится в верхнем положении. После воспламенения смеси он быстро опускается.
3. Шатун соединяет поршень с валом, перемещая поршень и фиксируясь на коленвале. Это создает импульс, который вызывает вращение вала. Шатунные подшипники уменьшают трение и обеспечивают скольжение, смазываясь маслом из отверстий коленчатого вала.
4. Поршень и шатун обеспечивают вращение вала, поддерживая его движение.
5. Импульс для вращения вала, который может достигать «мертвой точки», создается маховиком.

Обслуживание кривошипно-шатунного механизма

Кривошатунный механизм играет важную роль в двигателе, поэтому стоит прислушаться к его работе. Не должно быть посторонних шумов и стука. Необходимо наблюдать за уровнем масла. Если ТС не новое, это следует делать ежедневно, перед каждым выездом машины из гаража. В бак заливается топливо только высокого качества, без посторонних примесей и воды. В случае обнаружения отклонений от нормальной работы стоит обращаться к мастерам.

Способы диагностики кривошипно-шатунного механизма

Для корректной работы двигателя необходимо регулярно диагностировать транспортное средство. Важно обратиться к специалисту для выполнения необходимых процедур.

Типы диагностики:

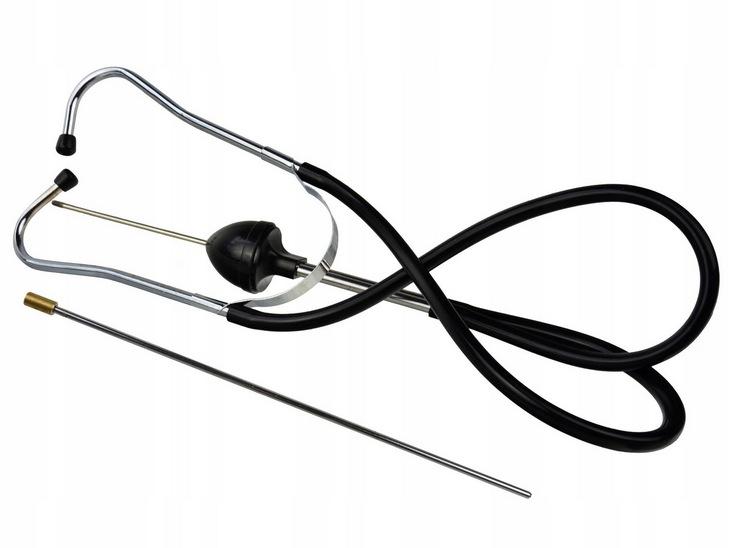

• первичная — определение наличия стуков и других посторонних звуков;
• измерение зазоров в соединениях;
• определение объема газа, поступающего в картер;
• проверка давления и уровня масла.

Основные неисправности, возникающие при работе КШМ, и их причины

Существует множество разных видов поломок. Среди них выделяют основные, которые встречаются чаще всего.

Стук в двигателе

Если в автомобиле появились посторонние звуки, обратитесь в сервисный центр. Шумы могут указывать на необходимость ремонта некоторых компонентов, таких как подшипники или прокладки. Стуки могут возникать из-за некачественного масла или его недостатка.

Снижение мощности

Если мотор работает не на полную мощность, возможно залегание колец поршней. Из-за этого в камере сгорания накапливаются частицы масла. Газы попадают в сам силовой аппарат. Происходит пустая растрата вырабатываемой энергии. Для проверки нужно сверить компрессию в цилиндрах. При выявлении отклонений от указанных производителем показателей потребуется ремонт аппарата.

Повышенный расход масла

Если масло расходуется быстрее обычного, обратитесь к специалисту. Масло сгорает с топливом, что повышает температуру в камере сгорания. Проверьте ситуацию самостоятельно: обратите внимание на цвет выхлопных газов. Если дым черный, не откладывайте визит в сервис.

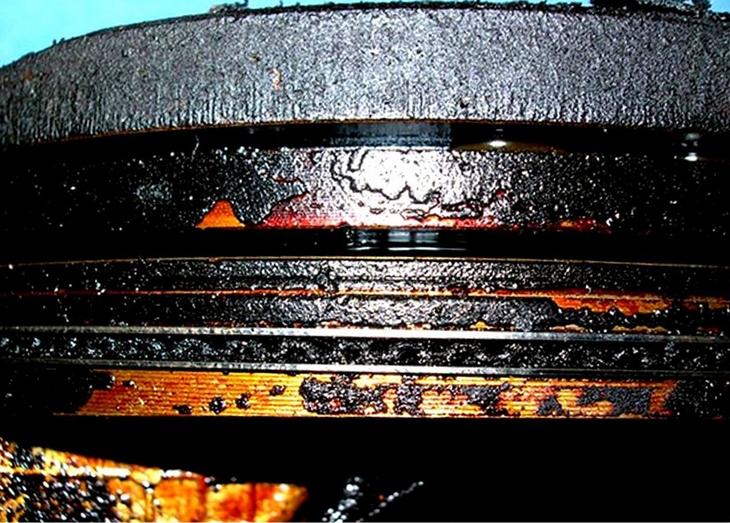

Нагар

На клапанах, поршнях и иных деталях двигателя может скапливаться нагар. Этим отложения указывают на то, что топливо не сгорает на 100%. Соответственно, необходимо провести комплексную диагностику.

Белый дым из выхлопной трубы

Антифриз может попасть в топливо из-за неисправности головки блока цилиндров.

Технология ремонта

Самостоятельно невозможно устранить большую часть дефектов. Необходимо выполнить несколько мероприятий по ремонту. Шатунный механизм требует проверки и исправления работы следующих деталей:

• поршни и пальцы;
• ремонт шатунов;
• полная реставрация коленвала.

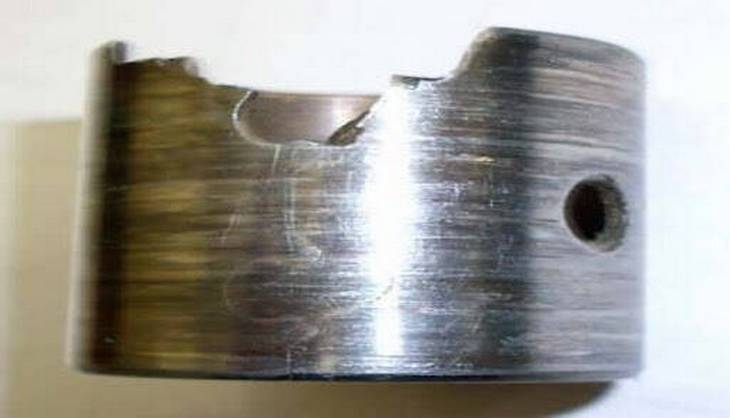

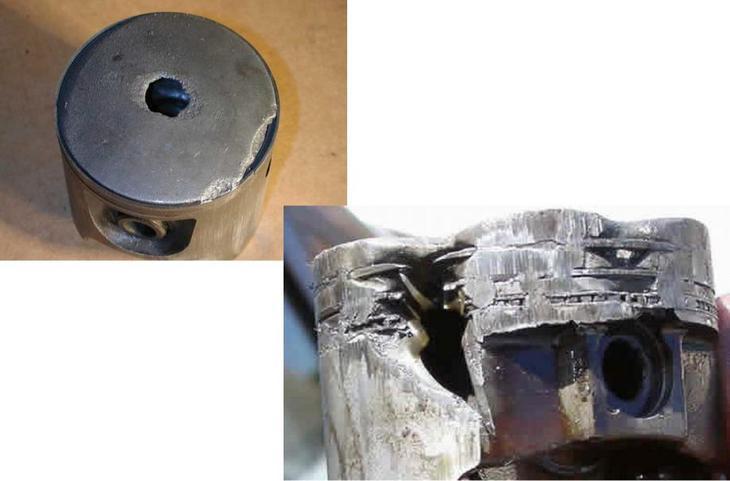

Поршни и пальцы

Устаревшие детали исчерпали свой срок службы и требуют немедленной замены, особенно поршни, прокладки и фильтры. Эти элементы не подлежат восстановлению, как и кольца. Независимо от износа, это нарушит работу двигателя, и основные проблемы сохранятся.

Ремонт шатунов

При выявлении незначительных повреждений появляется ряд признаков, которые указывают на неисправности той или иной части механизма. В частности, речь идет о постороннем шуме, появлении белого или черного дыма и повышенного расхода масла.

Реставрация коленвала

Реставрация коленвала включает шлифовку, удаление заусенцев и сколов, а также применение специального напыления на некоторых участках. После этих процедур обязательно проводится шлифовка. Напыление следует наносить из качественных и износостойких материалов.

Шатунный механизм — ключевой компонент автомобиля, отвечающий за работу двигателя. При неисправностях мотор не запустится. При повреждениях рекомендуется обращаться в сервисный центр, где ремонт выполняется с использованием специализированного оборудования.

Кривошипно шатунный механизм назначение устройство основные неисправности

Современные технологии и материалы в производстве КШМ

Кривошипно-шатунный механизм (КШМ) является одним из ключевых компонентов двигателей внутреннего сгорания, и его эффективность во многом зависит от используемых технологий и материалов при производстве. В последние десятилетия в этой области произошли значительные изменения, направленные на улучшение характеристик, снижение веса и повышение надежности механизмов.

Одним из основных направлений в производстве КШМ является использование современных легких сплавов и композитных материалов. Например, алюминиевые сплавы, обладающие высокой прочностью и низкой плотностью, все чаще применяются для изготовления шатунов и кривошипов. Это позволяет значительно снизить общий вес двигателя, что, в свою очередь, способствует улучшению его топливной эффективности и динамических характеристик.

Кроме того, в производстве КШМ активно используются технологии 3D-печати и аддитивного производства. Эти методы позволяют создавать сложные геометрические формы, которые невозможно получить традиционными способами. Например, с помощью 3D-печати можно изготавливать детали с внутренними каналами для охлаждения, что способствует улучшению тепловых характеристик и увеличению срока службы компонентов.

Современные технологии обработки, такие как лазерная резка и электроэрозионная обработка, также играют важную роль в производстве КШМ. Эти методы обеспечивают высокую точность и качество поверхности деталей, что критически важно для снижения трения и износа в механизме. Высокая точность изготовления деталей позволяет уменьшить зазоры между подвижными частями, что способствует повышению общей эффективности работы двигателя.

Важным аспектом является и применение новых смазочных материалов, которые обеспечивают лучшую защиту от износа и коррозии. Современные масла и смазки содержат добавки, которые уменьшают трение и способствуют лучшему теплоотведению, что особенно важно для высоконагруженных узлов КШМ. Использование синтетических масел позволяет значительно увеличить интервалы замены и улучшить эксплуатационные характеристики двигателя.

Также стоит отметить, что в последние годы активно развиваются технологии диагностики и мониторинга состояния КШМ. Использование датчиков и систем телеметрии позволяет в реальном времени отслеживать параметры работы механизма, такие как температура, давление и вибрация. Это позволяет своевременно выявлять потенциальные неисправности и проводить профилактическое обслуживание, что значительно увеличивает срок службы двигателя.

Таким образом, современные технологии и материалы в производстве КШМ способствуют созданию более легких, прочных и эффективных механизмов, что, в свою очередь, положительно сказывается на общей производительности и надежности двигателей внутреннего сгорания. Внедрение инновационных решений в эту область открывает новые горизонты для дальнейшего развития автомобилестроения и других отраслей, где используются КШМ.

Вопрос-ответ

Каков принцип действия кривошипно-шатунного механизма?

Принцип действия. Прямая схема: поршень под действием давления газов совершает поступательное движение в сторону коленчатого вала. С помощью кинематических пар «поршень-шатун» и «шатун-вал» поступательное движение поршня преобразуется во вращательное движение коленчатого вала.

Что такое кривошипно-шатунный механизм?

Кривошипно-шатунный механизм (КШМ) – чрезвычайно важный блок двигателя внутреннего сгорания, превращающий активируемые сжиганием топлива движения поршня во вращение коленвала. Его конструкция сложна и включает в состав как статичные, так и подвижные детали, их крепление, шатуны и подшипники.

Какие детали входят в кривошипно-шатунный механизм?

Конструктивные особенности КШМ. В число первых входит коленвал, маховик, поршень и поршневые кольца, шатунные элементы. Статичные компоненты выступают основой конструкции, играют роль фиксаторов и направляющих. В этой категории присутствует блок-картер и его поддон, блок цилиндров, ГБЦ, подшипники и элементы фиксации.

Советы

СОВЕТ №1

Регулярно проверяйте уровень масла в двигателе. Кривошипно-шатунный механизм работает в условиях высокой нагрузки, и недостаток смазки может привести к его быстрому износу. Используйте качественное масло, рекомендованное производителем, и следите за его состоянием.

СОВЕТ №2

Обратите внимание на звуки, исходящие из двигателя. Неправильная работа кривошипно-шатунного механизма может проявляться в стуках или посторонних звуках. Если вы заметили что-то необычное, не откладывайте диагностику у специалиста.

СОВЕТ №3

Регулярно проводите техническое обслуживание автомобиля, включая проверку и замену деталей, связанных с кривошипно-шатунным механизмом. Это поможет предотвратить серьезные поломки и продлить срок службы двигателя.

СОВЕТ №4

Изучите руководство пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации по обслуживанию и диагностике кривошипно-шатунного механизма, которые помогут вам избежать распространенных проблем.
