Двигатель MPI (Multi-Point Injection) — ключевая технология в автомобилях, использовавшаяся в моделях Volkswagen, Seat, Skoda и Mitsubishi. В статье рассмотрим устройство и принцип работы MPI, его конструктивные особенности и характеристики, а также возможные проблемы, с которыми могут столкнуться владельцы таких автомобилей. Понимание этих аспектов поможет автолюбителям ориентироваться в технических характеристиках и принимать обоснованные решения при обслуживании и ремонте.
Конструкция

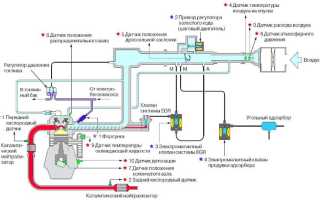

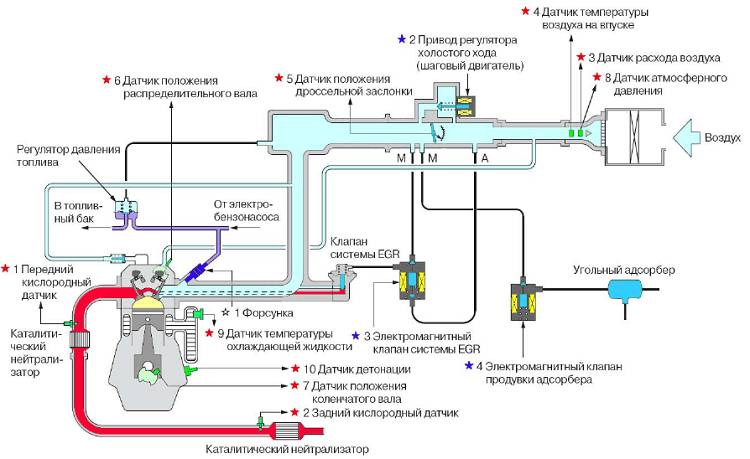

Схематически представлено устройство системы многоточечного впрыска, используемой в автомобилях Mitsubishi Motors. Эта конструкция распространена и встречается на моделях Volkswagen и Skoda. Основное отличие — в методах расчета объема воздуха. На схеме показана система с датчиком абсолютного давления (ДАД) и датчиком температуры (ДТВ). В двигателях с многоточечным впрыском (MPI) объем воздуха также может определяться с помощью датчика массового расхода воздуха (ДМРВ) и датчика типа Кормана.
Ключевые элементы электронно-управляемой системы распределительного впрыска бензина MPI:
- система подачи топлива;
- система зажигания;
- система расчета воздуха;
- системы контроля токсичности отработанных газов.
Эксперты в области двигателестроения отмечают, что конструкция двигателей MPI (Multi-Point Injection) представляет собой значительный шаг вперед в технологии впрыска топлива. Основное преимущество данной системы заключается в том, что топливо подается непосредственно в каждый цилиндр, что обеспечивает более равномерное распределение смеси и, как следствие, улучшение характеристик работы двигателя. Специалисты подчеркивают, что такая конструкция способствует снижению расхода топлива и уменьшению выбросов вредных веществ, что делает двигатели более экологичными. Кроме того, благодаря точному контролю впрыска, двигатели MPI демонстрируют высокую мощность и отзывчивость на педаль акселератора. Однако, эксперты также указывают на необходимость регулярного обслуживания системы, чтобы избежать проблем с засорением форсунок и обеспечить долговечность работы двигателя.
Основы принципа работы
Требования, которым должна соответствовать топливовоздушная смесь бензинового двигателя:
- Находиться в газообразном состоянии. Иными словами, для эффективного горения до момента поджога ТПВС бензин должен полностью испариться.
- Быть гомогенной. Газообразное состояние способствует хорошему перемешиванию топлива с окислителем (кислород, который находится в воздухе). При неравномерном перемешивании в зонах с большим количеством окислителя повышается риск детонации. В областях со значительным переобогащением бензин будет сгорать не полностью, что повлечет снижение КПД двигателя.
- Количество подаваемого топлива должно соответствовать массе поступившего в цилиндры воздуха. Для наиболее полного сгорания ТПВС необходимо смешать 1 кг бензина с 14,7 кг воздуха. Увеличивая либо уменьшая долю воздуха, мы получаем экономический (обедненный) либо мощностной (обогащенный) состав топливной смеси. Но диапазон изменения пропорций в составе довольно узок, чем отчасти объясняется сравнительно низкий КПД бензинового двигателя с системой впрыска MPI (к примеру, в сравнении с ДВС цикла Дизеля).
| Компонент MPI двигателя | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Впускной коллектор | Распределение впускного воздуха по цилиндрам | Трещины, засорение, негерметичность – снижение мощности, неравномерная работа двигателя, увеличение расхода топлива |
| Выпускной коллектор | Вывод отработавших газов из цилиндров | Прогорание, засорение катализатора – снижение мощности, перегрев двигателя, увеличение токсичности выхлопа |
| Головка блока цилиндров (ГБЦ) | Соединяет блок цилиндров и механизм газораспределения, содержит камеры сгорания | Деформация, трещины, прогар – утечка масла или охлаждающей жидкости, снижение компрессии, неравномерная работа двигателя |
| Блок цилиндров | Основа двигателя, содержит цилиндры | Износ цилиндров, трещины – снижение компрессии, утечка масла, повышенный износ поршневых колец |
| Поршень | Преобразует давление газов в механическое движение | Износ, задиры, повреждение юбки – снижение компрессии, повышенный расход масла, стук в двигателе |
| Шатун | Соединяет поршень с коленчатым валом | Излом, деформация – повреждение коленчатого вала, заклинивание двигателя |
| Коленчатый вал | Преобразует возвратно-поступательное движение поршней во вращательное движение | Износ, задиры, дисбаланс – вибрация, стук, снижение мощности |
| Распределительный вал | Управляет работой клапанов | Износ кулачков, поломка – неравномерная работа двигателя, снижение мощности, повреждение клапанов |
| Клапаны впускные/выпускные | Регулируют подачу топливно-воздушной смеси и выпуск отработавших газов | Износ, прогар, заклинивание – снижение мощности, неравномерная работа двигателя, повышенный расход топлива |
| Система зажигания (свечи зажигания, катушки зажигания) | Обеспечивает воспламенение топливно-воздушной смеси | Неисправность свечей, катушек – пропуски зажигания, неравномерная работа двигателя, снижение мощности |
| Система смазки | Обеспечивает смазку трущихся деталей | Недостаток масла, засорение масляного фильтра – повышенный износ, заклинивание двигателя |
| Система охлаждения | Отводит тепло от двигателя | Недостаток охлаждающей жидкости, засорение радиатора – перегрев двигателя, повреждение ГБЦ |
Интересные факты
Вот несколько интересных фактов о конструкции двигателей MPI (Multi-Point Fuel Injection):
-
Многоточечное впрыскивание: В двигателях MPI используется система многоточечного впрыскивания топлива, при которой форсунки расположены непосредственно в каждом цилиндре. Это позволяет более точно контролировать количество и время впрыскивания топлива, что приводит к более эффективному сгоранию и снижению выбросов вредных веществ.
-
Улучшение производительности: Двигатели с MPI обеспечивают лучшую производительность по сравнению с традиционными системами впрыскивания, такими как карбюраторы. Благодаря более равномерному распределению топлива и возможности регулировки впрыска в зависимости от условий работы двигателя, такие системы могут значительно повысить мощность и крутящий момент.
-
Экономия топлива: Системы MPI способствуют улучшению топливной экономичности. Поскольку впрыск осуществляется в каждый цилиндр, это позволяет оптимизировать соотношение воздух-топливо, что снижает расход топлива и увеличивает эффективность работы двигателя. Это особенно важно в условиях современных экологических стандартов, требующих снижения выбросов CO2 и других загрязняющих веществ.
Система питания
Дроссельная заслонка, датчик массового расхода воздуха (ДМРВ), датчик абсолютного давления (ДАД), датчик температуры воды (ДТВ), электронная педаль акселератора, система водяного охлаждения, датчик детонации, каталитический нейтрализатор и датчик положения коленчатого вала (ДПКВ) используются не только в двигателях с многоточечным впрыском (MPI). Основная особенность MPI — система подачи топлива.
Сбор данных о числе оборотов двигателя, температуре охлаждающей жидкости, желаемой и фактической нагрузке, а также скорости автомобиля позволяет блоку управления двигателем (ЭБУ) точно определить время впрыска и объем подаваемого топлива. Это обеспечивает двигателям MPI оптимальный крутящий момент и максимальную мощность при умеренном расходе топлива.
Преимущества в сравнении с карбюратором, моноинжектором
Карбюраторные и моноинжекторные системы впрыска ушли в историю по той причине, что их принцип работы не позволял во всех режимах работы двигателя точно дозировать количество подаваемого топлива и минимизировать потери в режиме прогрева. Из-за того, что бензин впрыскивался непосредственно во впускной коллектор, после холодного запуска большая часть порции топлива оседала на холодных стенках коллектора. Поэтому смесь приходилось чрезвычайно сильно богатить, что повышало расход и вредность отработавших газов.
Читайте также:
Преимущества у двигателей с системой впрыска MPI:
- Точное соотношение порции топлива к воздуху. Бензин впрыскивается форсунками на впускные клапаны каждого из цилиндров, поэтому исключается неравномерное наполнение. Момент впрыска определяется подачей управляющего импульса на форсунки. Количество подаваемого топлива зависит от того, как долго инжектор находился в открытом состоянии. Управляет системой питания двигателя MPI ЭБУ, который рассчитывает момент впрыска и количество бензина исходя из показаний датчиковой аппаратуры.
- Уменьшение потерь на испарение бензина. Форсунки располагаются в непосредственной близости к впускным клапанам, поэтому при прогреве двигателя нет нужды в значительном переобогащении. Расположение инжекторов вблизи клапанов позволяет бензину после впрыска дольше оставаться в жидкой фазе, что снижает температуру в камере сгорания. Любое повышение детонационной стойкости позволяет изменить степень сжатия и увеличить мощность двигателя.
- Большее давление впрыска. Позволяет разбить топливо на такте впрыска на более мелкодисперсные частицы, улучшив тем самым его способность к испарению и смешиванию с окислителем.
Недостатки
Недостатком двигателей MPI является то, что это все еще система впрыска во впускной коллектор, хотя и улучшенная. Двигатели TSI и TFSI демонстрируют преимущества непосредственного впрыска топлива. Также важно рассмотреть устройство и сравнение различных типов систем питания двигателей.
Современные двигатели все чаще используют гибридный впрыск, при котором форсунки осуществляют впрыск как на клапаны, так и непосредственно в камеру сгорания. Инжекторы в коллекторе помогают удалять отложения с впускных клапанов.
Особенности мотов Volkswagen, Skoda
Вы можете найти много нелестных отзывов о двигателях MPI объемом 1.6 л, которые устанавливались на множество моделей VAG-Group (Skoda Yeti, Octavia, Volkswagen Polo Sedan). Скорее всего, большинство из них будет о моделях CFNA, которые при сравнительно небольших пробегах начинают стучать на холодную и потреблять масло. Но связанно это не с распределительным впрыском на клапаны MPI, а с конструктивными особенностями цилиндропоршневой группы.
Владельцам авто с современным двигателем MPI рекомендуем прочитать, почему не стоит греть машину на холостых оборотах.
Судя по отзывам, в меньшей степени проблема стука на холодную коснулась моторов 1.6 CWVA. Платой за это стал повышенный расход масла. Возросшую нагрузку на ЦПГ инженеры Volkswagen компенсировали конструкцией маслосъемных колец, которые обязаны оставлять на стенках цилиндров большое количество масла. Более подробно о проблеме атмосферных MPI двигателей Skoda, VW вам расскажет Andrei Krutsko.
Перспективы развития технологий MPI
Технологии многоточечного впрыска (MPI) продолжают эволюционировать, адаптируясь к современным требованиям к эффективности и экологичности двигателей внутреннего сгорания. Одной из ключевых перспектив является интеграция MPI с системами управления двигателем, которые используют алгоритмы машинного обучения и искусственного интеллекта. Это позволит более точно настраивать параметры впрыска в зависимости от условий эксплуатации, что приведет к повышению общей эффективности работы двигателя и снижению выбросов вредных веществ.
Кроме того, ожидается дальнейшее развитие технологий, связанных с использованием альтернативных видов топлива. MPI может быть адаптирован для работы с водородом и биотопливом, что открывает новые горизонты для снижения углеродного следа. В частности, исследования в области водородного MPI показывают, что такая система может обеспечить более полное сгорание и, как следствие, меньшие выбросы.
Также стоит отметить, что с ростом популярности электромобилей и гибридных технологий, MPI может быть использован в комбинации с электрическими системами. Это позволит создать более эффективные и мощные гибридные установки, которые будут сочетать преимущества как традиционных ДВС, так и электрических двигателей. В таких системах MPI будет отвечать за оптимизацию работы ДВС, в то время как электрическая часть будет обеспечивать дополнительную мощность и эффективность.
-
Читайте также:
Не менее важным направлением является улучшение материалов и технологий производства компонентов MPI. Использование новых сплавов и композитов может снизить вес и увеличить прочность деталей, что в свою очередь повысит надежность и долговечность систем впрыска. Также, внедрение аддитивных технологий (3D-печати) в производство компонентов MPI может значительно сократить время и затраты на разработку новых решений.
В заключение, перспективы развития технологий MPI выглядят многообещающе. Интеграция с современными системами управления, адаптация к альтернативным видам топлива, использование в гибридных установках и внедрение новых материалов и технологий производства — все это открывает новые возможности для повышения эффективности и экологичности двигателей внутреннего сгорания в будущем.
Вопрос-ответ
Что такое двигатели MPI?
Сокращение MPI расшифровывается как Multi Point Injection – значит, для каждого цилиндра двигателя существует своя форсунка-инжектор. Вторая особенность двигателей 1.6 MPI – это отсутствие турбокомпрессора. Топливо подаётся во впускной коллектор обыкновенным бензонасосом с давлением в три атмосферы.
Как работает система MPI?
MPI — система многоточечного впрыска, предусматривающая подачу горючего отдельно на каждый цилиндр, оснащенный собственной топливной форсункой. При этом ТВС образуется только во впускном коллекторе. В настоящее время большинство бензиновых двигателей оснащено системой распределенной подачи топлива.
В чем разница между TSI и MPI?
Двигатель MPI оснащен системой многоточечного впрыска топлива. В отличие от TSI с прямым впрыском, в MPI топливо подается из бензобака с помощью электронасоса через топливную рампу к форсункам.
Как работает двигатель MPI?
Как работает MPI двигатель? Топливо поступает в выделенный впускной коллектор под давлением порядка 3 атмосфер. В коллекторе происходит процесс создания топливовоздушной смеси, то есть смешивание с воздухом, после чего через впускной клапан образовавшаяся смесь под давлением уходит в цилинд.
