Как заменить щетки генератора

Замена щеток генератора — важная процедура для поддержания работоспособности автомобиля и предотвращения поломок электрооборудования. В статье рассмотрим процесс замены щеток генератора с пошаговыми инструкциями и полезными советами, которые помогут выполнить задачу без снятия генератора. Знания в электротехнике и правильный подход к ремонту обеспечат успешное выполнение работы и продлят срок службы автомобиля.

Характер неисправности

В конструкции генератора используются медные или меднографитовые щетки для подачи напряжения к коллекторным пластинам. Сила электромагнитной индукции, возникающая при прохождении тока через обмотку якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Во время работы якорь вращается, что приводит к износу щеток, в то время как пластины изнашиваются в меньшей степени. Для компенсации износа в щеткодержателе предусмотрены пружины, прижимающие щетки к коллекторным пластинам. Однако при достижении критического уровня износа усилия пружин уже не обеспечивают надежный контакт, что снижает силу тока в цепи.

Замена щеток генератора — это важная процедура, требующая внимательного подхода. Эксперты рекомендуют начинать с отключения аккумулятора, чтобы избежать короткого замыкания. Далее следует снять генератор с автомобиля, что может потребовать использования специального инструмента. После этого необходимо аккуратно разобрать генератор, обращая внимание на состояние других компонентов. При замене щеток важно использовать качественные запчасти, соответствующие оригинальным характеристикам. Специалисты подчеркивают, что правильная установка новых щеток и их обкатка могут значительно продлить срок службы генератора. Завершив процесс, следует проверить работу устройства, чтобы убедиться в отсутствии посторонних шумов и стабильной работе электрической системы автомобиля.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Интересные факты

Вот несколько интересных фактов о замене щеток генератора:

1. Симптомы износа щеток: Одним из первых признаков износа щеток генератора является снижение напряжения на выходе генератора, что может привести к недостаточной зарядке аккумулятора. Также могут возникать перебои в работе электрооборудования автомобиля, такие как мерцание фар или нестабильная работа приборной панели.

2. Материалы щеток: Щетки генератора обычно изготавливаются из углерода или графита, иногда с добавлением меди для улучшения проводимости. Это позволяет щеткам эффективно передавать электрический ток и уменьшать износ как щеток, так и коллекторов.

3. Профилактика и срок службы: Регулярная проверка состояния щеток генератора может значительно продлить срок службы как самого генератора, так и аккумулятора. Замена щеток рекомендуется каждые 30-50 тысяч километров пробега, но этот срок может варьироваться в зависимости от условий эксплуатации автомобиля и качества используемых материалов.

Способы замены

Способы замены:

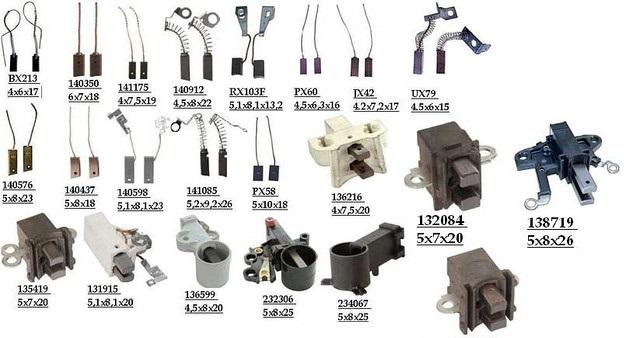

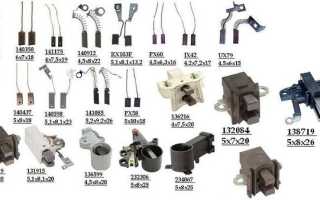

1. Замена щеток вместе с реле-регулятором напряжения (шоколадка). Поддержание стабильного уровня зарядки осуществляется за счет регулировки напряжения на обмотке якоря генератора. Для надежного контакта выводы щеток соединяются с контактами реле-регулятора методом пайки. Обычно щетки, щеткодержатель и реле-регулятор предлагаются в комплекте, что упрощает ремонт. Преимуществом этого метода является простота. Например, невысокая стоимость узла для многих моделей ВАЗ делает отдельную замену щеток нецелесообразной.

2. Отдельная замена щеток. Для этого нужно удалить старые щетки и припаять новые меднографитовые. Для самостоятельного ремонта понадобятся паяльник, флюс, припой и базовые навыки пайки. Целесообразность этого метода зависит от цен на новые детали. Высокая стоимость элементов генераторов для иномарок и отсутствие реле-регуляторов с щетками в сборе для некоторых моделей (особенно старых) могут сделать замену щеток невыгодной. В таких случаях лучше приобрести новый генератор. Если вы хотите заменить щетки самостоятельно, возможно, придется искать подходящие меднографитовые щетки от другого автомобиля. Важно, чтобы длина стержней не была меньше оригинальных, а длина медного гибкого контакта соответствовала требованиям. Новые щетки должны свободно перемещаться в щеткодержателе. Форма новых стержней не критична, так как их можно обработать надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

Инструкция по замене

Инструкция по замене щеток генератора:

1. Отсоедините минусовую клемму аккумулятора.
2. Отсоедините плюсовую клемму генератора, разъем регулятора напряжения и, если нужно, минусовую клемму. В некоторых автомобилях обороты двигателя считываются с вывода W на генераторе; в других этот контакт может отсутствовать.
3. Если планируете заменить щетки с демонтажем генератора, ослабьте сервисный ремень и открутите крепежные болты. Подробности о замене, установке и натяжении ремня можно найти в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора».

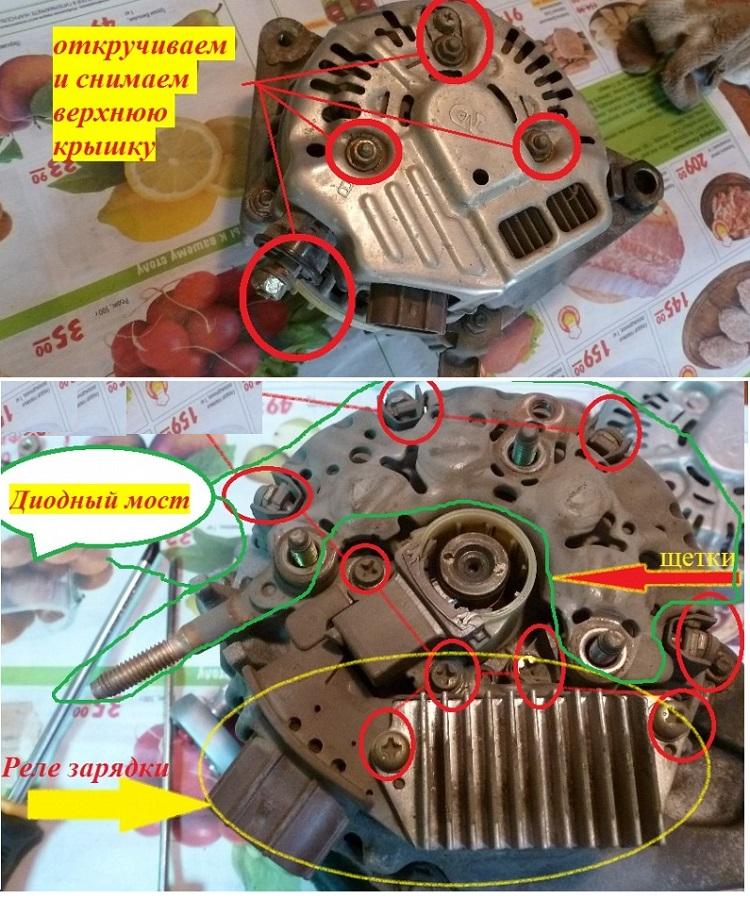

4. Открутите болты, фиксирующие заднюю крышку генератора.
5. Уберите реле-регулятор напряжения. При полной замене установите новую деталь и соберите всё в обратном порядке. Рекомендуем проверить подшипники генератора и состояние коллекторных пластин. Если износ пластин в пределах нормы, перед установкой новых щеток обработайте поверхность мелкозернистой наждачной бумагой до блеска.

Пайка новых стержней

Как припаять новые стержни:

• сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки;
• направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки;

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

• заготовьте небольшой кусок тонкой медной проволоки;
• расширьте шилом либо круглым надфилем отверстие в контактной площадке;
• припаяйте медную проволоку к гибкому контакту;
• установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки;
• прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.

https://youtube.com/watch?v=KwaJcMSPzBA

Замена щеток генератора Valeo, без снятия.

Проверка состояния генератора после замены

После замены щеток генератора крайне важно провести проверку его состояния, чтобы убедиться, что все работает корректно и нет никаких проблем, которые могут привести к дальнейшим повреждениям или сбоям в работе автомобиля. Ниже приведены основные шаги, которые помогут вам в этом процессе.

1. Визуальный осмотр

Первым делом выполните визуальный осмотр генератора. Убедитесь, что все соединения надежно закреплены, и нет видимых повреждений проводки. Проверьте, чтобы щетки были правильно установлены и не имели механических повреждений. Обратите внимание на наличие следов износа или нагара на коллекторе генератора.

2. Проверка напряжения

Используйте мультиметр для проверки выходного напряжения генератора. Для этого:

• Запустите двигатель и дайте ему поработать на холостом ходу.
• Подключите мультиметр к клеммам аккумулятора (положительная клемма к красному проводу, отрицательная клемма к черному).
• Проверьте напряжение: оно должно находиться в пределах 13.8-14.4 вольт. Если напряжение ниже, это может указывать на проблемы с генератором или его щетками.

3. Проверка работы под нагрузкой

Для более точной диагностики рекомендуется проверить работу генератора под нагрузкой. Включите несколько электрических приборов, таких как фары, обогреватель и радио, и повторите измерение напряжения. Оно должно оставаться в пределах нормы. Если напряжение падает ниже 13 вольт, это может свидетельствовать о недостаточной мощности генератора или неисправности щеток.

4. Слушайте звуки генератора

Обратите внимание на звуки, исходящие от генератора. Если вы слышите посторонние шумы, такие как скрежет или стук, это может указывать на проблемы с подшипниками или другими внутренними компонентами генератора. В таком случае рекомендуется обратиться к специалисту для более детальной диагностики.

5. Проверка на наличие утечек тока

Проверьте, нет ли утечек тока, которые могут указывать на проблемы с электрической системой автомобиля. Для этого:

• Выключите все электрические приборы и снимите клемму с аккумулятора.
• Подключите мультиметр в режиме измерения тока между клеммой аккумулятора и проводом, который вы сняли.
• Если ток превышает 50 мА, это может указывать на утечку, и вам следует проверить электрическую систему на наличие неисправностей.

6. Заключение

Проверка состояния генератора после замены щеток является важным этапом, который поможет избежать дальнейших проблем и обеспечит надежную работу автомобиля. Если вы обнаружили какие-либо отклонения от нормы, рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправностей.

Вопрос-ответ

Можно ли поменять щетки генератора без снятия?

Менять щётки можно без демонтажа генератора, сняв регулятор для напряжения и щёточный узел, предварительно отключив питание генератора. Затем аккуратно откручивается зажимная гайка, демонтируется регулятор напряжения и держатели щёток.

Как узнать, что щетки моего генератора плохие?

Наиболее очевидными симптомами неисправных щеток двигателя являются плохая работа, потеря мощности, искрение и запах гари.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и защитить себя от электрического удара. Это поможет вам безопасно выполнять замену щеток генератора.

СОВЕТ №2

Обратите внимание на состояние щеток перед заменой. Если они изношены менее чем на половину, возможно, их замена не требуется. Однако, если вы заметили трещины или другие повреждения, лучше заменить их сразу.

СОВЕТ №3

При установке новых щеток убедитесь, что они правильно расположены и надежно зафиксированы. Неправильная установка может привести к их быстрому износу или даже повреждению генератора.

СОВЕТ №4

После замены щеток проверьте работу генератора. Запустите двигатель и убедитесь, что он работает стабильно, а зарядка аккумулятора происходит без перебоев. Это поможет выявить возможные проблемы на ранней стадии.
