Система сухого картера — ключевой элемент современных двигателей, обеспечивающий эффективную смазку и охлаждение. В отличие от мокрого картерного типа, сухой картер устраняет проблемы с уровнем масла при интенсивных нагрузках и поворотах, что особенно важно для спортивных и гоночных автомобилей. В статье рассмотрим устройство системы сухого картера, ее принцип работы, а также преимущества и недостатки, что поможет читателям понять влияние этой технологии на производительность и надежность двигателя.
Принцип работы
На двигателях с традиционной системой смазки масло поступает из поддона через маслоприемник в масляные каналы. После смазки и охлаждения масло возвращается в поддон, где хранится основная часть объема.
Сухой картер отличается тем, что в поддоне находится лишь небольшая доля масла. Основная масса перекачивается всасывающим модулем в специальный резервуар. Из него масло под давлением подается в каналы системы смазки. Всасывающий модуль обычно представляет собой отдельную секцию маслонасоса, и мы подробнее рассмотрим его устройство и принцип работы.
Система сухого картера представляет собой важный элемент в конструкции современных двигателей, обеспечивая их эффективную работу и долговечность. Эксперты отмечают, что в отличие от традиционных систем с мокрым картером, где масло находится в поддоне, в системе сухого картера масло хранится в отдельном резервуаре. Это позволяет избежать проблем с масляным голоданием при высоких перегрузках и наклонах, что особенно актуально для спортивных автомобилей и гоночных машин.
Кроме того, такая система способствует снижению веса двигателя и улучшению его центровки. Специалисты подчеркивают, что использование сухого картера требует более сложной конструкции и дополнительных компонентов, таких как насосы и трубопроводы, что может увеличить стоимость производства. Тем не менее, преимущества в виде повышения производительности и надежности делают эту технологию привлекательной для многих производителей автомобилей.
Устройство системы смазки

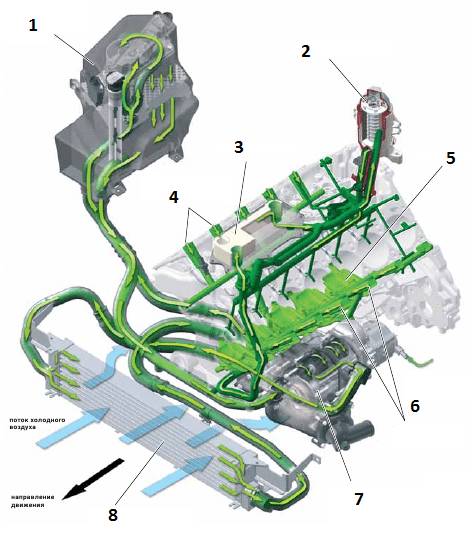

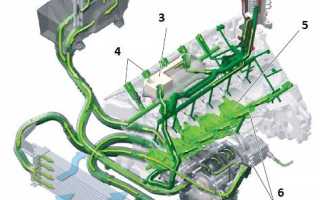

На рисунке представлено схематическое устройство компонентов системы смазки с сухим картером, реализованное в Audi RS6. Основные элементы:
- резервуар для сбора масла со встроенной системой вентиляции картера;
- модуль масляного фильтра;
- теплообменник, через который проходит ОЖ и моторное масло (позволяет эффективней поддерживать тепловой баланс двигателя);
- обратная масляная магистраль из ГБЦ (правый ряд цилиндров);
- маслоотсекатель;
- всасывание обратного слива из турбонагнетателя;
- обратная масляная магистраль из ГБЦ (левый ряд цилиндров);
- модуль маслонасоса и водяной помпы;
- дополнительный масляный радиатор.
Набегающий поток воздуха, проходя через соты радиатора, призван охлаждать масло. Но в зимнее время такая работа системы смазки ухудшила бы прогрев двигателя. Поэтому внутри корпуса теплообменника вмонтирован масляный термостат. Своею работою устройство напоминает термостат системы охлаждения двигателя. Его предназначение – перекрывать доступ к радиатору, направляя поток непосредственно в резервуар. При достижении маслом 100ºС термостат открывается. Такая конструкция позволяет быстрее прогреть салон автомобиля, снизить расход топлива и количество вредных выбросов.
| Компонент системы сухого картера | Функция | Возможные проблемы и их решения |
|---|---|---|
| Масляный бак (резервуар) | Хранение масла, разделение масла и воздуха | Загрязнение масла, утечки, недостаточный объем – чистка/замена, ремонт/герметизация, увеличение объема бака |
| Масляный насос (нагнетательный) | Перекачка масла из бака в двигатель | Низкий напор, износ, утечки – замена, ремонт, проверка герметичности |
| Масляный насос (вакуумный) | Отсос картерных газов и масла из двигателя в бак | Низкий вакуум, утечки, засорение – проверка вакуума, ремонт/замена, чистка |
| Трубопроводы и шланги | Перемещение масла между компонентами | Утечки, засорение – замена, ремонт, промывка |
| Масляный фильтр | Очистка масла от загрязнений | Засорение, низкая эффективность – замена, проверка давления |
| Клапан вентиляции картера (PCV) | Управление давлением в картере, предотвращение утечек | Засорение, неисправность – чистка, замена |
| Датчики давления и температуры масла | Мониторинг состояния системы | Неисправность датчиков, неточные показания – проверка, калибровка, замена |
Интересные факты
Система сухого картера — это важный элемент в конструкции высокопроизводительных двигателей, особенно в спортивных автомобилях и мотоциклах. Вот несколько интересных фактов о ней:
-
Минимизация потерь на трение: В системе сухого картера масло хранится в отдельном баке, а не в поддоне картера. Это позволяет избежать образования пены и уменьшить потери на трение, что особенно важно при высоких оборотах двигателя. Благодаря этому двигатель может работать более эффективно и с меньшими потерями мощности.
-
Улучшение охлаждения: Система сухого картера способствует лучшему охлаждению масла. Поскольку масло не находится в поддоне, оно может быстрее циркулировать и проходить через радиатор, что помогает поддерживать оптимальную рабочую температуру двигателя и предотвращает перегрев.
-
Снижение риска масляного голодания: В условиях интенсивного вождения, например, на гоночной трассе, система сухого картера снижает риск масляного голодания. Это достигается за счет использования насосов, которые обеспечивают постоянный приток масла к критически важным частям двигателя, даже при сильных перегрузках и резких поворотах.
Эти особенности делают систему сухого картера популярной среди автогонщиков и инженеров, стремящихся к максимальной производительности и надежности двигателей.
Трехсекционный масляный насос

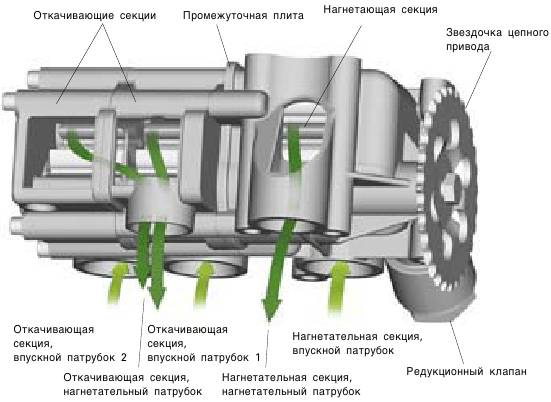

Чтобы понять работу 3-секционного маслонасоса, рассмотрим конструкцию помпы двигателя W12 от Audi.
Основные секции находятся на едином приводном валу, соединенном с коленчатым валом через цепную передачу. Ведомые шестерни могут свободно вращаться на общей оси, что позволяет трем независимым насосам функционировать в системе смазки с сухим картером. Размер звездочки цепного привода регулирует передаточное число, влияя на производительность масляного насоса.
Читайте также:
Забор и нагнетание масла аналогичны работе шестеренного маслонасоса. В корпусе установлен редукционный клапан. В отличие от систем с мокрым картером, излишки масла не сбрасываются в поддон, а направляются на входную сторону маслонасоса.

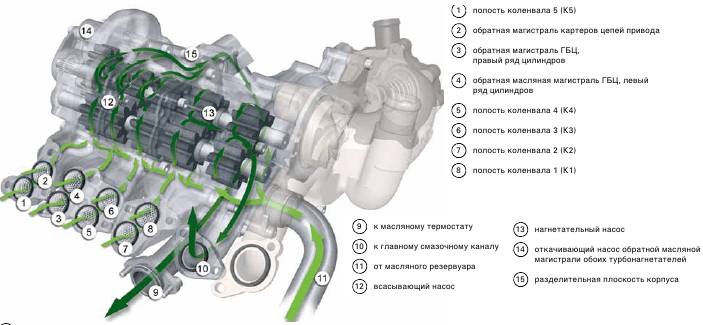

Схема циркуляции масла
Мы видим, что зоны смазки в двигателе имеют отдельные магистрали обратного слива, через которые масло забирается всасывающими секциями и подается в масляный бак. Давление в системе смазки с сухим картером создается нагнетательным насосом, который закачивает масло из специального бака.
Для обеспечения полного возврата стекающего в поддон масла производительность всасывающего модуля должна быть выше производительности нагнетательной секции. В случае с рассмотренным выше маслонасосом двигателя W12 значения отличаются в 1.5 раза. Также полноценному забору способствуют разделенные маслозаборники для каждой откачивающей секции.
Масляный бак
Одним из главных достоинств системы сухого картера является снижение вероятности масляного голодания двигателя. Для этого насос должен забирать масло из резервуара без захвата пузырьков воздуха.
При повышении температуры и интенсивной перекачке моторное масло может вспениваться, что снижает его плотность и производительность масляного насоса. Это может привести к падению давления в смазочных точках и увеличению износа трущихся элементов.

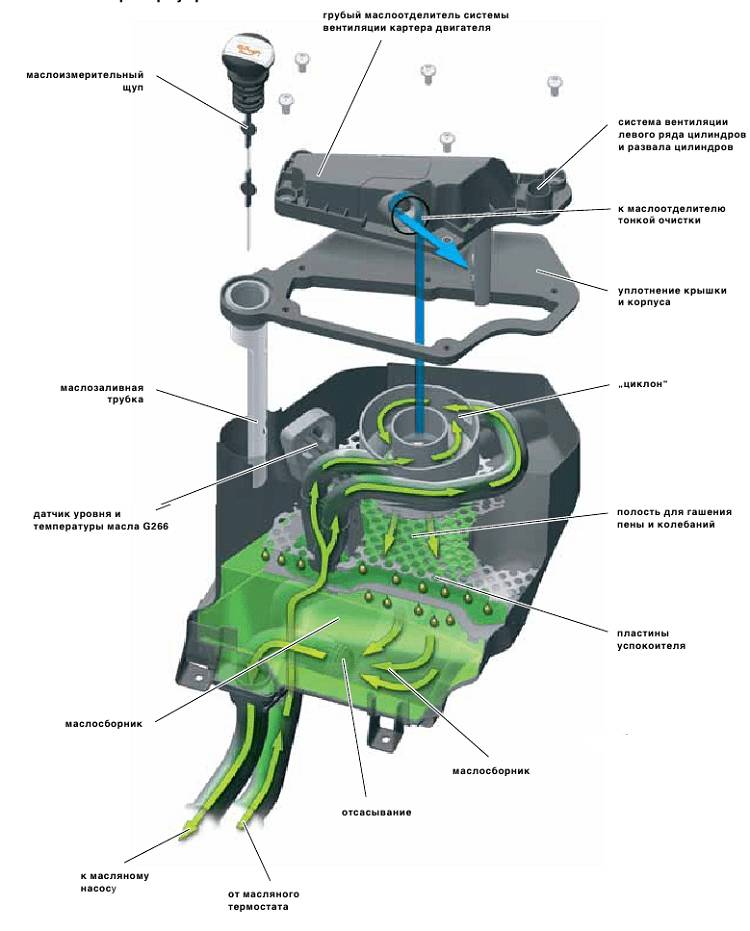

В системе сухого картера Audi RS6 используется уникальный резервуар.
