Прикуриватель — важный элемент автомобиля, обеспечивающий питание для зарядных устройств, навигаторов и других аксессуаров. Неправильное подключение может повредить электрическую систему. В этой статье рассмотрим, как правильно подключить прикуриватель напрямую к аккумулятору, чтобы избежать ошибок и сохранить работоспособность автомобиля. Вы узнаете о необходимых инструментах, последовательности действий и важных нюансах для безопасного и эффективного выполнения этой задачи.
Как работает прикуриватель

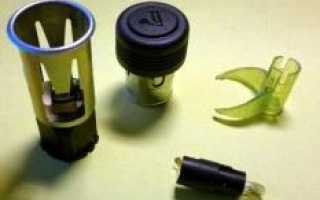

Автомобильный прикуриватель состоит из нагревательного элемента и разъема (штекера) в удобном корпусе. Он может подключаться напрямую к аккумулятору, что позволяет работать даже при выключенном зажигании. Штекер часто используется как розетка на 12/24 вольта для подключения разветвителей, что обеспечивает питание для ноутбуков, телефонов и других устройств. Разветвитель или блоки питания вставляются в штекер, обеспечивая надежное соединение с контактами прикуривателя.
Правильное подключение прикуривателя — важный процесс, требующий внимательности и соблюдения определённых правил. Эксперты рекомендуют начинать с проверки состояния аккумулятора и проводов. Перед подключением необходимо убедиться, что оба автомобиля находятся в выключенном состоянии, чтобы избежать короткого замыкания. При подключении следует сначала присоединить положительный провод к положительной клемме разряженного аккумулятора, а затем к положительной клемме заряжающего. После этого подключают отрицательный провод: один конец к отрицательной клемме заряжающего аккумулятора, а другой — к металлической части автомобиля с разряженным аккумулятором. Это поможет избежать искр и обеспечит безопасность. После завершения процесса важно аккуратно отсоединить провода в обратном порядке. Соблюдение этих рекомендаций поможет избежать неприятных ситуаций и продлить срок службы аккумуляторов.
Что понадобится для врезки прикуривателя

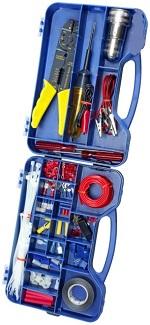

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:
- дрель;
- набор сверл по металлу;
- коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
- круглый и плоский напильники;
- паяльник;
- припой;
- канифоль;
- пассатижи;
- бокорезы;
- набор отверток;
- термоусадочная трубка;
- выключатель;
- предохранитель;
- провод;
- обычный кабельный разветвитель (220 вольт) из хозяйственного магазина
| Проблема | Причина | Решение |
|---|---|---|
| Прикуриватель не работает | Неисправный предохранитель | Проверить и заменить предохранитель. |
| Прикуриватель не работает | Плохой контакт в гнезде прикуривателя | Проверить и очистить контакты гнезда. |
| Прикуриватель не работает | Проблемы с проводкой | Проверить проводку на наличие обрывов или повреждений. |
| Прикуриватель работает слабо | Низкое напряжение в бортовой сети | Проверить напряжение бортовой сети. |
| Прикуриватель перегревается | Неисправное устройство, подключенное к прикуривателю | Отключить устройство и проверить его на исправность. |
| Прикуриватель не подходит по размеру | Неправильно подобранный прикуриватель | Использовать прикуриватель соответствующего размера. |
| Прикуриватель не включается | Неправильное подключение устройства к прикуривателю | Проверить правильность подключения устройства. |
Интересные факты
Вот несколько интересных фактов о подключении прикуривателя:
-
Правильная полярность: При подключении прикуривателя важно соблюдать полярность. Неправильное подключение может привести к повреждению электроники автомобиля. Обычно “+” (положительный) провод обозначается красным цветом, а “-” (отрицательный) — черным.
-
Использование качественных проводов: Для подключения прикуривателя рекомендуется использовать провода с хорошей изоляцией и достаточным сечением. Это поможет избежать перегрева и потерь энергии, что особенно важно при использовании мощных устройств.
-
Защита от короткого замыкания: Многие современные прикуриватели имеют встроенные предохранители, которые защищают систему автомобиля от короткого замыкания. Однако, если вы используете дополнительные устройства, убедитесь, что их суммарная мощность не превышает допустимые значения, чтобы избежать срабатывания предохранителя.
Как вмонтировать прикуриватель
Перед установкой отсоедините минусовую клемму аккумулятора и убедитесь, что ключ зажигания выключен.
Метод установки прикуривателя может различаться в зависимости от длины, размера и формы устройства. Наиболее простой способ — вставить его в подходящее отверстие. Если подходящего места нет, начертите контуры отверстия и просверлите множество отверстий диаметром 2–3 мм по периметру. Затем аккуратно перекусите перемычки между отверстиями бокорезами и выровняйте место с помощью напильника. Вставьте прикуриватель для проверки правильности подготовки места и при необходимости скорректируйте отверстие.
Не устанавливайте штекер на изогнутых или рифленых поверхностях, так как это затруднит его крепление. Расстояние от нижней части корпуса прикуривателя до кузова должно быть не менее 2 см.
После подготовки места выберите провод и предохранитель. Штекер, подключенный напрямую к аккумулятору, может передавать ток до 30–40 ампер, поэтому мощность нагрузки зависит от сечения провода и номинала предохранителя. Каждый миллиметр сечения многожильного провода передает 5–10 ампер. Для нагрузки мощностью 300–500 ватт ток составит 25–40 ампер, что требует сечения провода 4–6 мм. Использование провода меньшего сечения может привести к перегреву или возгоранию. Обдумайте маршрут провода от штекера до аккумулятора, желательно прокладывая его через технологические отверстия кузова рядом со штатной проводкой.
Снимите обивку пола в салоне и багажнике, осмотрите выбранный маршрут для провода. Если возможно, проведите его через существующие отверстия. В противном случае просверлите новые. В автомагазине купите резиновые уплотнители для защиты проводов от острых краев отверстий. Просверлите отверстия по диаметру уплотнителя и обработайте края напильником и антикоррозионными средствами. Закрепите провод к кузову или штатной проводке пластиковыми хомутами.
Читайте также:
Как подключить прикуриватель своими руками правильно
Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.
Не перепутайте расстановку деталей схемы:
- аккумулятор;
- предохранитель;
- выключатель;
- реле;
- прикуриватель.
Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.
Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.
Проверка монтажа
Тщательно проверьте соединения. Убедитесь, что реле и разветвитель надежно закреплены. Затем установите замок зажигания в положение “выключено” и подключите аккумулятор. С помощью тестера измерьте напряжение на отключенном аккумуляторе. Подключите минусовую клемму к соответствующему выводу и повторно измерьте напряжение. Если оно не изменилось, все в порядке. Если напряжение упало на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не увеличилось, отключите аккумулятор и ищите короткое замыкание. После устранения неисправностей включите выключатель и снова проверьте напряжение на аккумуляторе. Убедившись в правильности действий, измерьте напряжение на контактах прикуривателя. Если все показатели в норме, работа завершена.
Советы по эксплуатации прикуривателя
Прикуриватель – это не только удобный аксессуар для зарядки мобильных устройств, но и важный элемент автомобильной электроники. Чтобы обеспечить его долговечность и правильную работу, следует учитывать несколько ключевых моментов в эксплуатации.
1. Правильное использование
-
Читайте также:
Прикуриватель предназначен для подключения устройств, которые требуют определенной мощности. Перед тем как подключить прибор, убедитесь, что его потребляемая мощность не превышает допустимые параметры прикуривателя вашего автомобиля. Обычно максимальная мощность составляет 120 Вт, но лучше уточнить этот момент в руководстве пользователя вашего автомобиля.
2. Подключение устройств
При подключении устройства к прикуривателю, убедитесь, что оно полностью вставлено в гнездо. Неполное подключение может привести к плохому контакту и перегреву. Если вы используете адаптер, проверьте, чтобы он был совместим с вашим устройством и не имел повреждений.
3. Избегайте перегрузок
Не подключайте несколько устройств одновременно, если они требуют значительной мощности. Это может привести к перегрузке системы и срабатыванию предохранителя. Если предохранитель сработал, замените его на аналогичный по характеристикам, чтобы избежать дальнейших проблем.
4. Чистота и уход
Регулярно проверяйте состояние прикуривателя и его гнезда. Пыль и грязь могут ухудшить контакт, что приведет к нестабильной работе. Для очистки используйте мягкую ткань и, при необходимости, изопропиловый спирт. Избегайте использования агрессивных химикатов, которые могут повредить элементы.
5. Безопасность
Не оставляйте подключенные устройства без присмотра, особенно если они могут перегреваться. Это может привести к короткому замыканию и даже возгоранию. Также помните, что некоторые устройства, такие как обогреватели или мощные зарядные устройства, могут потреблять много энергии и не всегда безопасны для использования через прикуриватель.
-
Читайте также:
6. Замена прикуривателя
Если прикуриватель перестал работать, возможно, проблема заключается в самом устройстве или предохранителе. Проверьте предохранитель, и если он в порядке, возможно, потребуется заменить прикуриватель. Это можно сделать самостоятельно, но если вы не уверены в своих силах, лучше обратиться к специалисту.
Соблюдение этих простых рекомендаций поможет вам эффективно использовать прикуриватель и продлить срок его службы, а также обеспечит безопасность при эксплуатации электрических устройств в автомобиле.
Вопрос-ответ
Как правильно подключить прикуриватель в машине?
Присоединить клемму минуса (-) назад на разряженный аккумулятор (конечно, не глуша двигатель). Плюсовую клемму (+) отсоединить от аккумулятора машины, которой оказывают помощь, и от «машины-донора» (лучше это сделать синхронно). Разъединить минусовую клемму (-) и аккумулятор «машины-донора» и от другой машины.
Где +- на прикуривателе?
Разъем прикуривателя – двухконтактный. Минус – «ушки» на корпусе, плюс – центральный штекер.

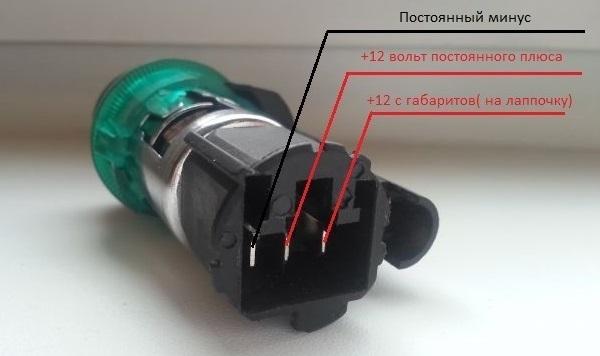

Как идут провода на прикуриватель?
Красный идет на нагревательный элемент прикуривателя. Коричневый — на ламочку подсветки. Черный — минусовой, подключается к корпусу прикуривателя. Ну и ставим прикуриватель на его законное место.
Советы
СОВЕТ №1
Перед подключением прикуривателя убедитесь, что автомобиль выключен. Это поможет избежать короткого замыкания и защитит электронику вашего автомобиля.
СОВЕТ №2
Используйте качественные провода и зажимы, чтобы обеспечить надежное соединение. Плохое качество материалов может привести к перегреву и повреждению оборудования.
СОВЕТ №3
Обратите внимание на полярность подключения: красный провод обычно обозначает положительный (+), а черный – отрицательный (-). Неправильное подключение может повредить аккумулятор или другие электрические компоненты.
-
Читайте также:
СОВЕТ №4
После завершения подключения проверьте, работает ли прикуриватель, подключив к нему устройство. Если оно не работает, проверьте соединения и убедитесь, что все подключено правильно.
