Автомобильный подъемник своими руками

В этой статье мы объясним, как сделать автомобильный подъемник своими руками, что упростит обслуживание и ремонт автомобиля. Подъемник — важный инструмент для автолюбителей и механиков, обеспечивающий доступ к нижней части автомобиля. Мы рассмотрим необходимые материалы и инструменты, а также оценим стоимость проекта, чтобы вы могли создать надежное и безопасное устройство самостоятельно.

Какие типы подъемников бывают

Существует три основных типа механизмов для ремонта автомобилей:

• гидравлические;
• цепные;
• винтовые.

Подъемники классифицируются по методу подъема автомобиля:

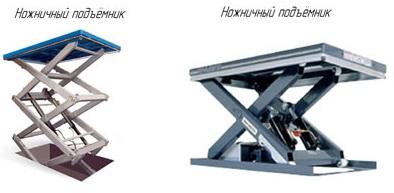

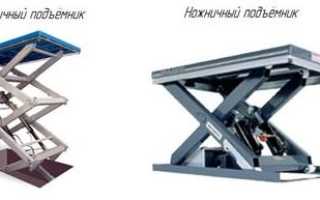

• ножничные;
• платформенные;
• вилочные.

Наиболее распространены винтовые вилочные подъемники. Их конструкция основана на длинном резьбовом валу из инструментальной стали, который выдерживает нагрузки до 2–3 тонн. Создать такой механизм в домашних условиях сложно из-за трудоемкости производства вилок. Для самостоятельного изготовления лучше подходят винтовые платформенные устройства. Они состоят из двух параллельных швеллерных балок, уложенных ребрами вниз и соединенных с винтовыми приводами, которые поднимают платформу. В таких устройствах требования к валам ниже, так как подъем осуществляется четырьмя валами. Однако для ремонта подвески требуется домкрат, так как колеса автомобиля остаются на швеллерах.

Вилочные и платформенные подъемники часто имеют цепной привод. По характеристикам они не уступают винтовым, но сложнее в изготовлении из-за необходимости согласованной работы всех электромоторов и тормозных систем. Ножничные подъемники обычно используют гидравлический привод, хотя некоторые мастера экспериментируют с цепным или винтовым приводом.

Создание автомобильного подъемника своими руками вызывает интерес у многих автолюбителей и мастеров. Эксперты отмечают, что такой проект требует тщательной подготовки и понимания принципов механики. Важно учитывать не только конструкцию, но и безопасность. Неправильно спроектированный подъемник может привести к серьезным травмам или повреждениям автомобиля. Специалисты рекомендуют использовать качественные материалы и следовать проверенным схемам, чтобы обеспечить надежность и долговечность устройства. Также стоит обратить внимание на возможность регулировки высоты и устойчивость конструкции. В конечном итоге, правильно выполненный подъемник может значительно упростить процесс ремонта и обслуживания автомобиля, но требует серьезного подхода и знаний.

Автомобильный подъёмник своими руками

Подъемник: сделать своими руками или купить подержанный

Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей. Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же. В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.

Интересные факты

Вот несколько интересных фактов о создании автомобильного подъемника своими руками:

1. Принцип работы: Большинство самодельных подъемников используют гидравлический или механический принцип. Гидравлические подъемники работают на основе закона Паскаля, что позволяет с помощью небольшого усилия поднимать тяжелые автомобили. Это делает их более эффективными и безопасными при правильной конструкции.

2. Материалы и безопасность: При создании подъемника важно использовать качественные и прочные материалы, такие как сталь или алюминий. Неправильный выбор материалов может привести к авариям. Также стоит учитывать наличие системы безопасности, такой как блокировка подъемника в верхнем положении, чтобы предотвратить его случайное опускание.

3. Экономия и индивидуализация: Создание подъемника своими руками может значительно сэкономить деньги по сравнению с покупкой готового устройства. Кроме того, самодельный подъемник можно адаптировать под конкретные нужды и размеры автомобиля, что делает его более удобным для использования в домашних условиях.

Насколько безопасен и надежен подъемник своими руками

Помимо цены, важны два аспекта, ставящие под сомнение целесообразность самостоятельного изготовления подъемного механизма для автомобиля: надежность и безопасность. Вес легкого автомобиля часто превышает одну тонну.

Если подъемник не выдержит нагрузку, автомобиль может упасть на человека под ним. Такие инциденты известны и часто приводят к трагическим последствиям, включая гибель или серьезные травмы.

Автомобиль может упасть с подъемника по нескольким причинам:

• вес автомобиля превышает допустимые параметры механизма;
• конструкция стопорного устройства ненадежна;
• стопорное устройство не выдерживает нагрузки;
• опоры подъемника неправильно или недостаточно закреплены.

Для создания подъемника своими руками необходимо использовать готовую схему, полагаясь на точность расчетов автора, или производить расчеты самостоятельно. С этой задачей справится только высококвалифицированный инженер, в то время как обычному автолюбителю это может оказаться сложно. Также важно рассчитать нагрузку, которую выдержат привод и тормозной механизм. Ошибки в расчетах могут сделать подъемник смертельно опасным. Не менее важен расчет основания механизма: недостаточно просто залить толстый слой бетона; необходимо учесть крепления, расположенные в строго определенных местах.

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

• магазинах, торгующих комплектующими для специальной техники;
• предприятиях, имеющих на балансе старую строительную технику;
• предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
• пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

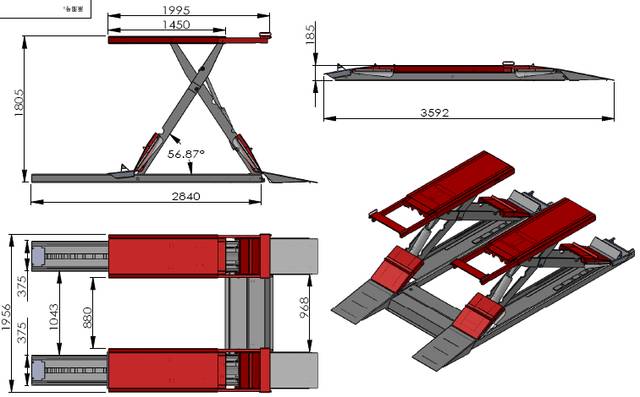

Размеры подъёмника

Вывод

Если вы решили создать подъемник для автомобиля самостоятельно, найдите людей, которые уже сделали подобное устройство. Изучите его работу и проверьте надежность. Помните, что вы рискуете не только автомобилем, но и своей жизнью. Если машина упадет, под ней может оказаться кто-то из ваших близких, и это поставит под угрозу его безопасность.

Демонстрация работы подъёмника

Инструменты и материалы для сборки подъемника

Для успешной сборки автомобильного подъемника своими руками необходимо подготовить определенные инструменты и материалы. Правильный выбор компонентов и наличие всех необходимых инструментов обеспечит надежность и безопасность конструкции.

Необходимые инструменты

• Электродрель – для сверления отверстий в металле и дереве. Рекомендуется использовать сверла по металлу и дереву в зависимости от материалов, которые вы будете использовать.
• Угловая шлифовальная машина (болгарка) – для резки металлических деталей. Она также может быть использована для шлифовки краев и удаления заусенцев.
• Ключи и отвертки – набор гаечных ключей и отверток различных размеров для сборки и крепления деталей.
• Рулетка и уровень – для точных измерений и проверки горизонтальности конструкции. Уровень поможет убедиться, что подъемник установлен правильно.
• Сварочный аппарат – если вы планируете сваривать металлические части, вам понадобится сварочный аппарат. Также не забудьте о средствах индивидуальной защиты: маске, перчатках и защитной одежде.
• Пила по металлу – для резки металлических профилей, если у вас нет болгарки.
• Клещи и плоскогубцы – для работы с мелкими деталями и крепежом.

Материалы для конструкции

• Металлические профили – основа подъемника. Обычно используются стальные или алюминиевые профили, которые обеспечивают прочность и устойчивость конструкции.
• Гидравлический домкрат – ключевой элемент, который будет поднимать автомобиль. Выберите домкрат с достаточной грузоподъемностью, чтобы обеспечить безопасность при работе с автомобилем.
• Крепежные элементы – болты, гайки, шайбы и другие крепежи, которые понадобятся для соединения деталей конструкции. Обратите внимание на прочность и коррозионную стойкость материалов.
• Деревянные или металлические подставки – для создания устойчивой базы подъемника. Они помогут распределить нагрузку и предотвратить опрокидывание.
• Покрытие для защиты от коррозии – краска или антикоррозийный состав, который защитит металлические части подъемника от воздействия влаги и ржавчины.

Собрав все необходимые инструменты и материалы, вы сможете приступить к сборке автомобильного подъемника. Важно помнить о безопасности и тщательно следовать инструкциям, чтобы избежать несчастных случаев и обеспечить долговечность конструкции.

Вопрос-ответ

Какая толщина бетона нужна для автомобильного подъемника?

ТОЛЩИНА БЕТОНА ДЛЯ АВТОПОДЪЕМНИКОВ. Эксперты и производители лифтов рекомендуют минимальную толщину бетона в 4 дюйма (10 см). Однако в зависимости от грузоподъёмности может потребоваться увеличить толщину до 6–8 дюймов (15–20 см).

Какая высота нужна для подъемника автомобиля?

В случае применения подъемника с выдвижными лапами необходимо вычесть расстояние между днищем автомобиля и уровнем пола – условно 300 мм. В зависимости от типа подъемника простые расчеты дают такие значения высоты потолка: для эстакадного подъемника легковое авто – 3900 мм.

Как сделать подъемник своими руками?

Положите более широкую полоску картона на ровную поверхность, загнув края вверх. Затем положите сверху более тонкую полоску и загните её края вниз. Тонкая полоска должна точно соответствовать внутренним краям более широкой базовой полосы, образуя прямоугольник. Скрепите их горячим клеем.

Можно ли установить автомобильный подъемник самостоятельно?

Но теперь, когда вы уже купили подъёмник, вы, возможно, задаётесь вопросом, можно ли установить его самостоятельно. Если вы спрашиваете, справится ли с этой задачей один человек, ответ — нет. Вам понадобится как минимум один друг, а может быть, и больше, чтобы снять устройство с автомобиля и установить подъёмник на место.

Советы

СОВЕТ №1

Перед началом сборки автомобильного подъемника тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все компоненты, такие как стальные балки, гидравлические цилиндры и крепежные элементы, чтобы избежать прерывания работы.

СОВЕТ №2

Обратите внимание на безопасность. Убедитесь, что подъемник имеет надежную конструкцию и способен выдерживать вес автомобиля. Используйте качественные материалы и проводите тестирование подъемника перед его использованием.

СОВЕТ №3

При проектировании подъемника учитывайте высоту, на которую он будет поднимать автомобиль. Это поможет вам правильно рассчитать размеры конструкции и избежать проблем с пространством в вашем гараже или мастерской.

СОВЕТ №4

Не забывайте о регулярном обслуживании подъемника. Проверяйте все механизмы и крепления на наличие износа и повреждений, чтобы гарантировать безопасное и эффективное использование подъемника в будущем.
